Installationsbeispiele für den Door Sensor

Dieser Artikel betrifft:
  • Door Sensor
  • Smart Lock 3.0 und neuer

Der Door Sensor eignet sich für Türen aus Kunststoff sowie Holz. Nicht unterstützt werden Schiebetüren sowie Türen aus Metall, da diese die Messung der Magnetfeldstärke beeinflussen.
Wie du Sensor und Magnet positionierst, beeinflusst den Grad der Zuverlässigkeit deines Door Sensors. Abhängig von deiner Tür unterscheidet sich die ideale Ausrichtung von Sensor und Magnet.

Tipp!

Montiere den Sensor immer am Türrahmen und den Magneten an deiner Tür.

A) Tür öffnet nach innen

A1) Tür und Rahmen schließen bündig ab

Door Sensor Mounting Example A1.1: If the door and the frame are at the same level, the Door Sensor and the Magnet can be applied parrallel on the side of the door

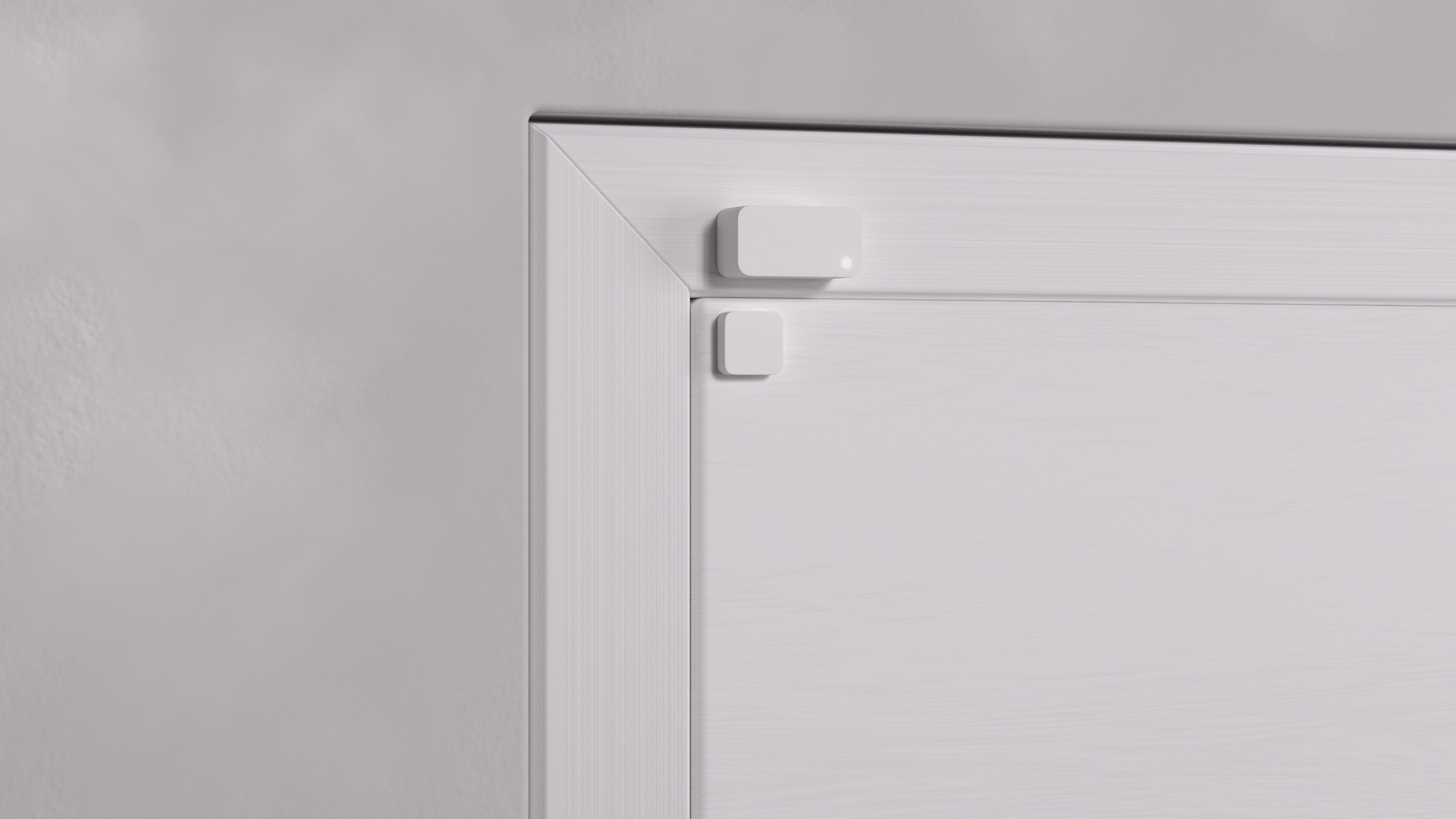

Door Sensor Mounting Example A1.2: If the door and the frame are at the same level, the Door Sensor and the Magnet can be applied parrallel on the top of the door

Bilden Türrahmen und Tür eine Ebene? Klebe den Magneten parallel zum Door Sensor auf die Türinnenseite. Der Abstand zwischen Sensor und Magnet muss im Bereich von 0,5 cm und 3 cm liegen.

A2) Tür liegt auf Rahmen auf

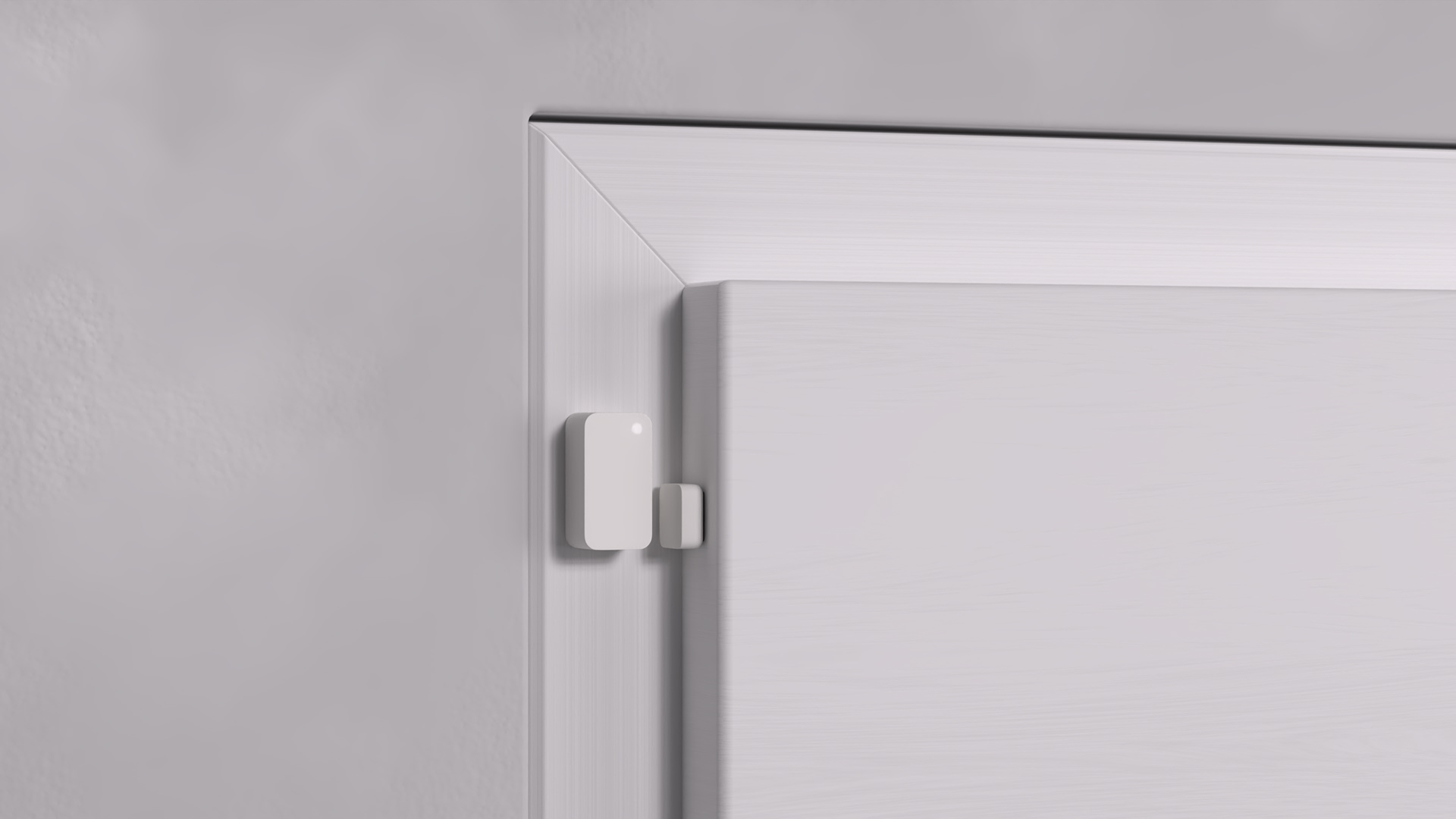

Door Sensor Mounting Example A2.1: If the door and the frame are not at the same level, the Door Sensor can be applied on the door and the Magnet on the edge of the door (for example at the side of the door)

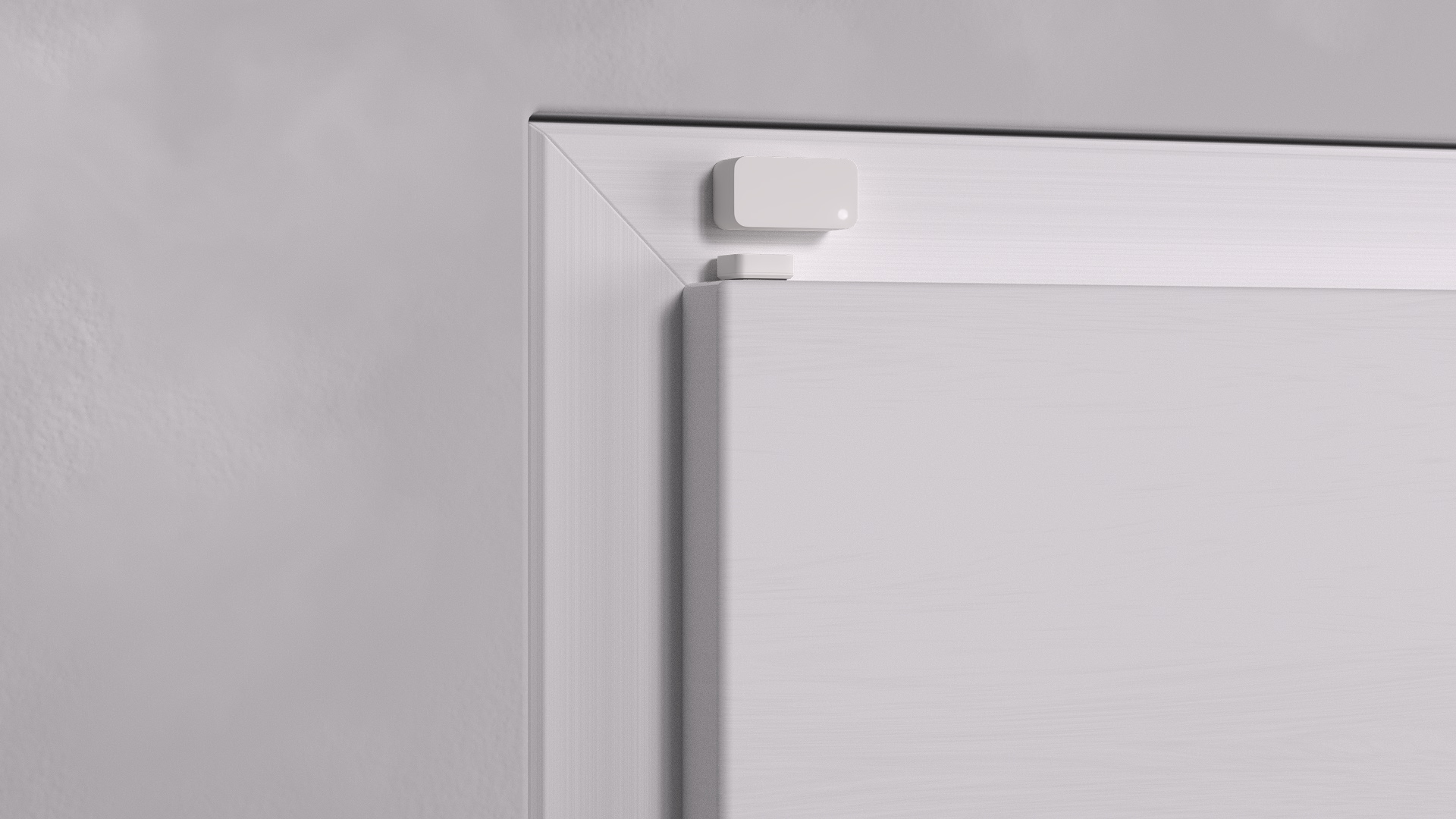

Door Sensor Mounting Example A2.2: If the door and the frame are not at the same level, the Door Sensor can be applied on the door and the Magnet on the edge of the door (for example at the top of the door)

Liegt die Tür auf dem Rahmen auf? Nutze den Überstand an der Innenkante der Tür, um den Magneten zu montieren.
Der Magnet befindet sich also in einem 90°-Winkel zum Sensor. Auch bei dieser Montagevariante sollte der Abstand zwischen Magnet und Sensor zwischen 0,5 und 3 cm liegen.

Tür öffnet nach außen

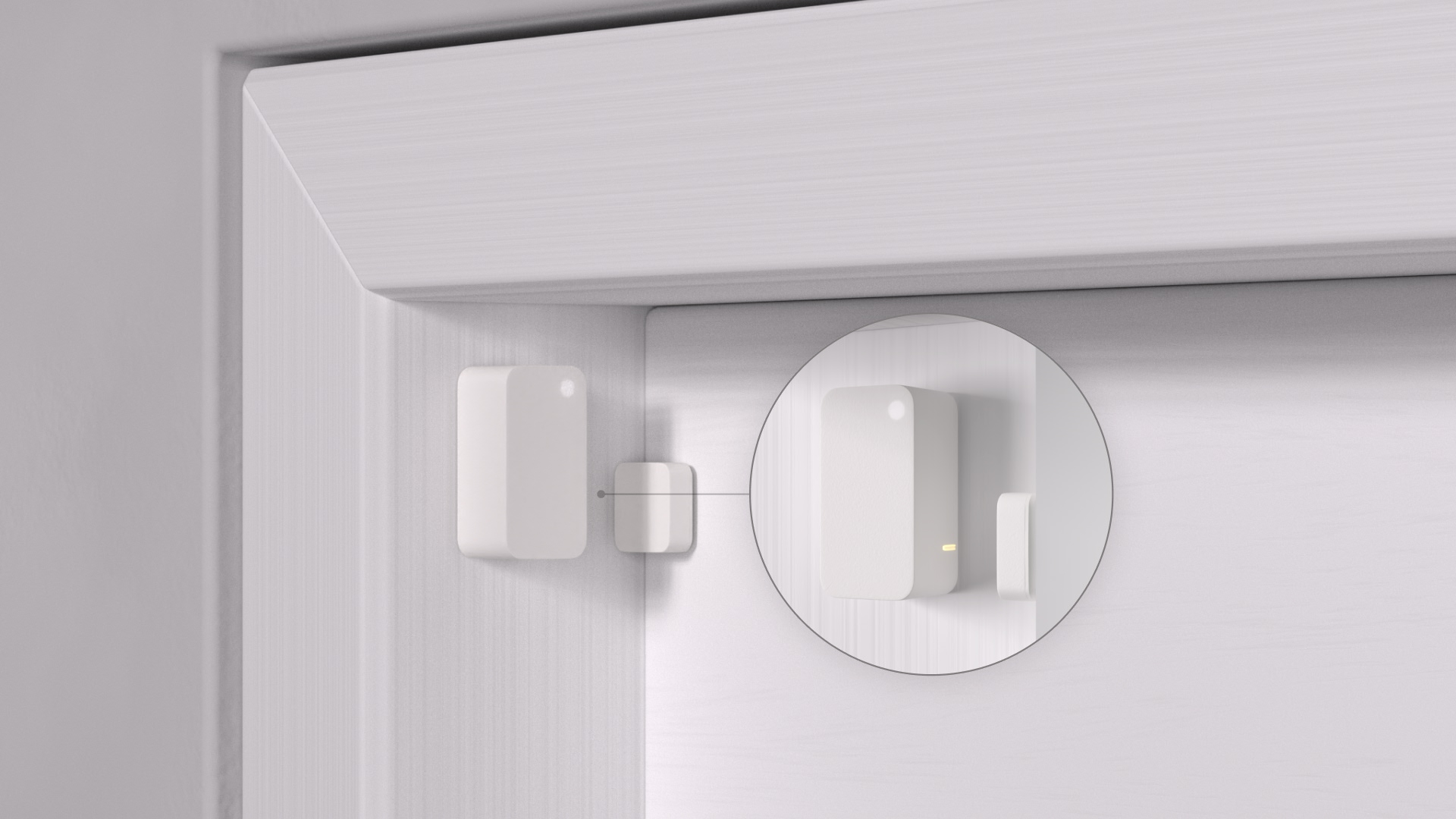

Door Sensor Mounting Example B: If the door opens outwards, the Door Sensor can be applied on the door frame and the Magnet on the door

Wenn sich deine Tür nach außen öffnet, platziere den Magneten in einem Winkel von 90° zum Sensor an der Tür.
Auch bei dieser Montagevariante sollte der Abstand zwischen Magnet und Sensor zwischen 0,5 und 3 cm liegen.

Hinweis:

Smart Lock 1.0 und 2.0 sind mit dem Door Sensor nicht kompatibel. Das Smart Lock 2.0 besitzt jedoch einen integrierten Türsensor (Beta). Eine Installationsanleitung für den Türsensor des Smart Lock 2.0 findest du hier.
