Exemples de montage du Door Sensor

Cet article concerne :
  • Door Sensor
  • Smart Lock 3.0 et plus récent

Le Door Sensor est adapté aux portes en plastique et en bois. Les portes coulissantes et les portes en métal ne sont pas prises en charge, car elles influencent la mesure de la force du champ magnétique. Le Door Sensor offre des options de montage variables sur la porte et le cadre de la porte.
Avec un positionnement idéal, vous pouvez atteindre la plus grande fiabilité de la détection de l'état de la porte. Selon votre porte, la position optimale pour le capteur et l'aimant diffère.

Remarque!

Montez toujours le capteur sur le cadre de la porte et l'aimant sur la porte.

A) La porte s'ouvre vers l'intérieur

A.1) La porte et le cadre de la porte sont au même niveau

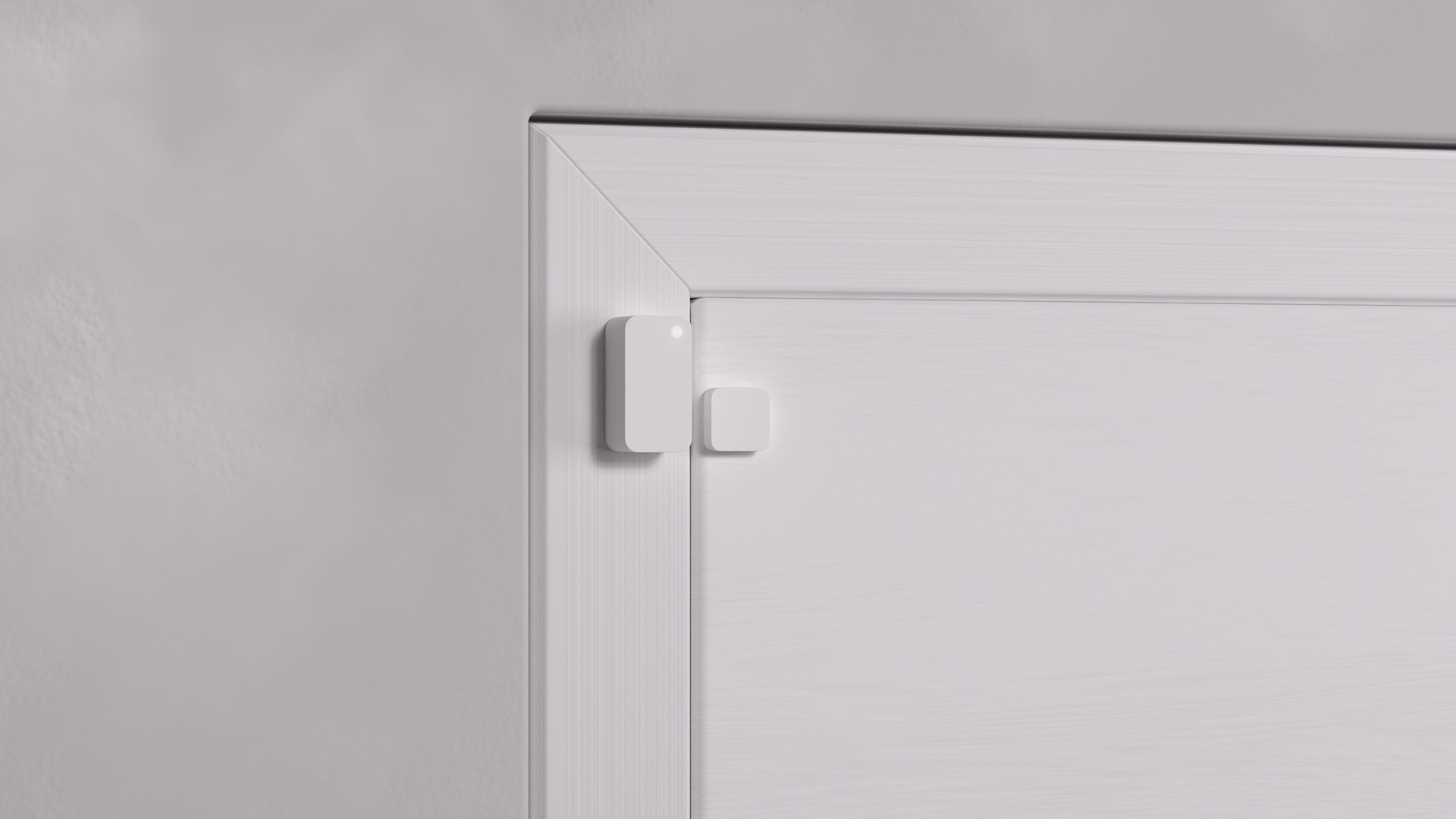

Door Sensor Mounting Example A1.1: If the door and the frame are at the same level, the Door Sensor and the Magnet can be applied parrallel on the side of the door

Door Sensor Mounting Example A1.2: If the door and the frame are at the same level, the Door Sensor and the Magnet can be applied parrallel on the top of the door

Si la porte et le cadre sont sur le même plan, l’aimant doit être installé parallèlement au Door Sensor à l’intérieur de la porte. La distance entre le capteur et l’aimant doit être comprise entre 0,5 cm et 3 cm.

A.2) La porte repose sur le cadre de la porte

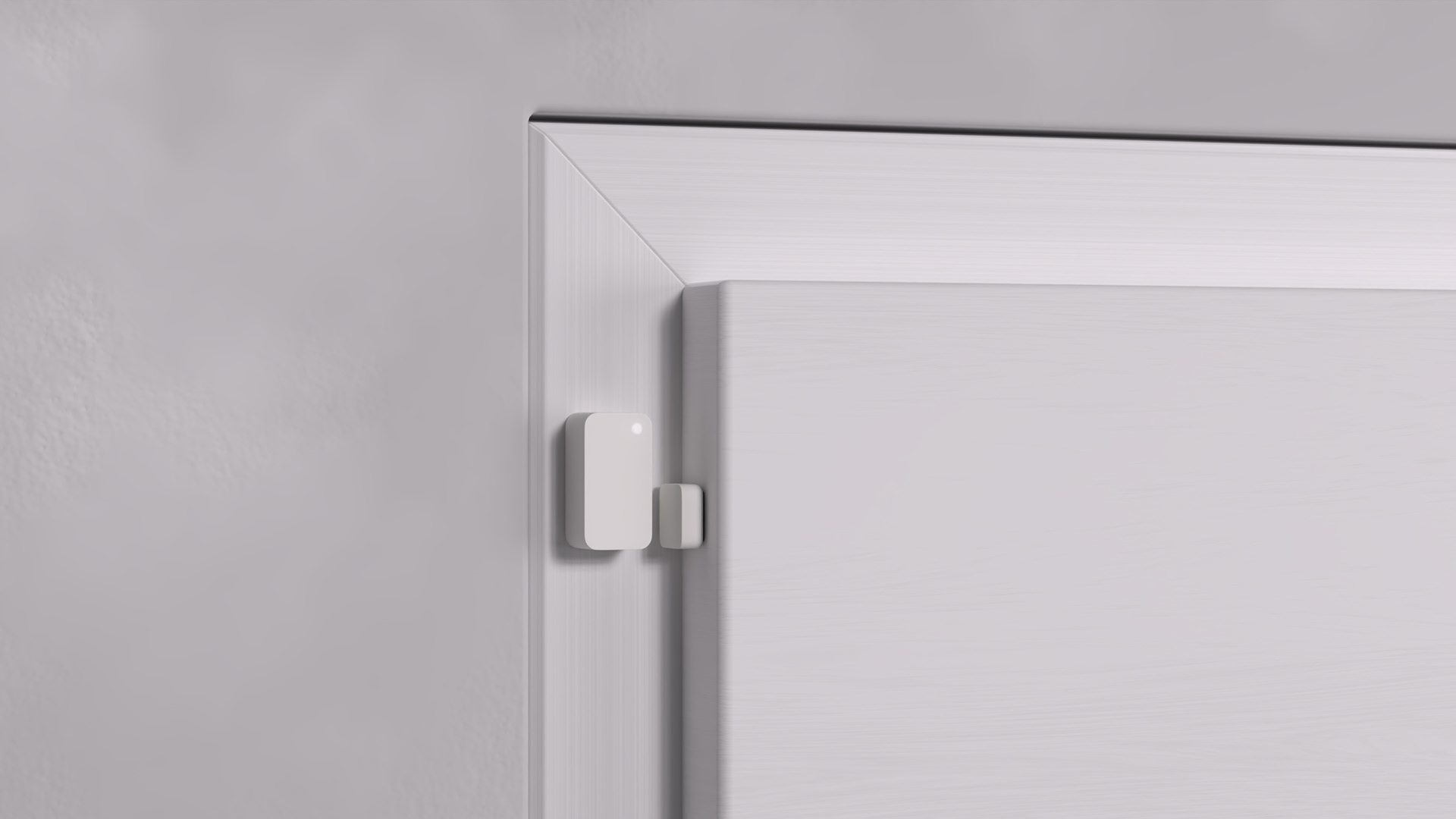

Door Sensor Mounting Example A2.1: If the door and the frame are not at the same level, the Door Sensor can be applied on the door and the Magnet on the edge of the door (for example at the side of the door)

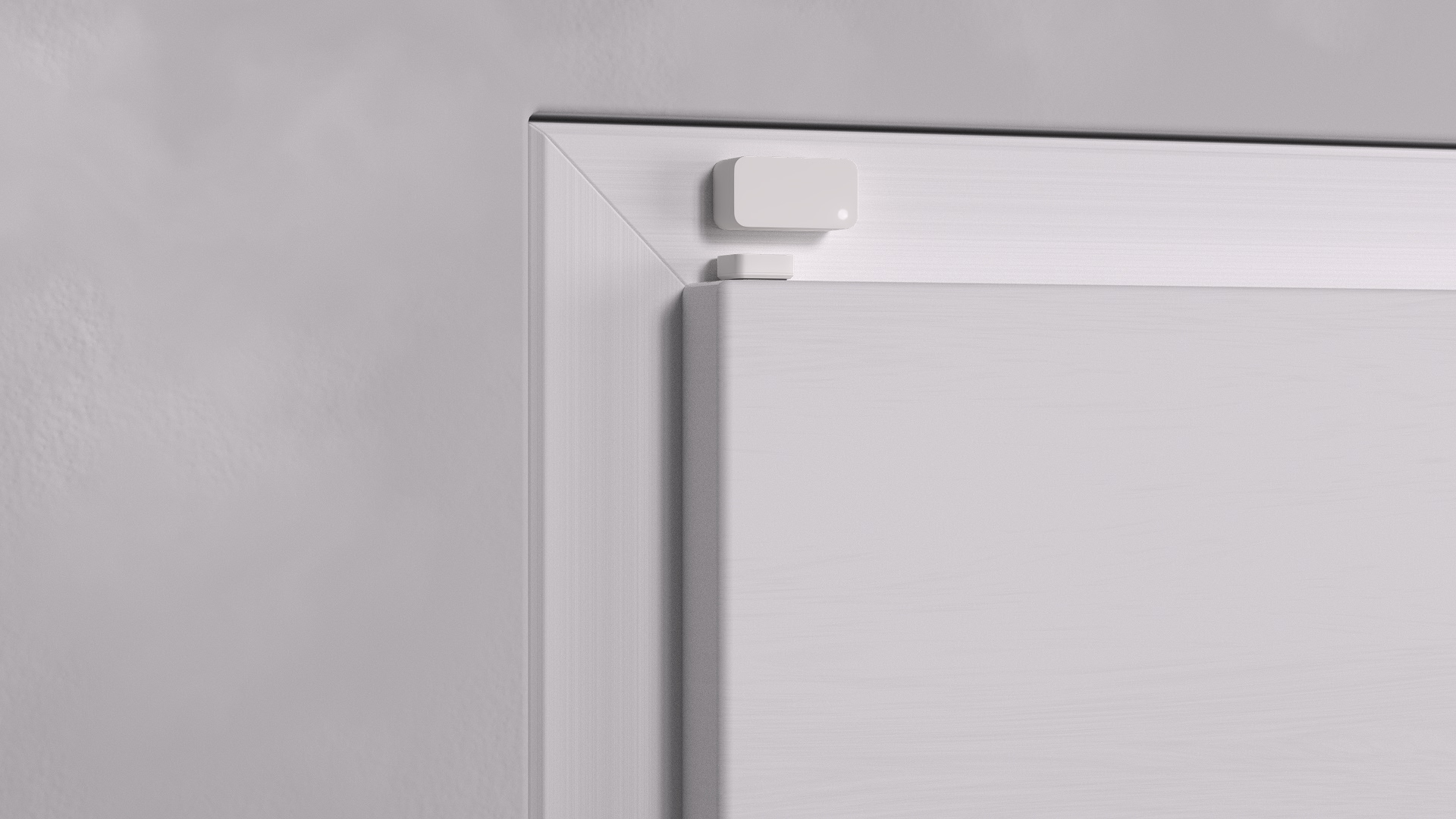

Door Sensor Mounting Example A2.2: If the door and the frame are not at the same level, the Door Sensor can be applied on the door and the Magnet on the edge of the door (for example at the top of the door)

Si la porte et le cadre de la porte ne sont pas sur le même plan, collez l’aimant sur le bord de la porte à un angle de 90° par rapport au capteur. Là encore, la distance entre l’aimant et le capteur doit être comprise entre 0,5 et 3 cm.

B) La porte s'ouvre vers l'extérieur

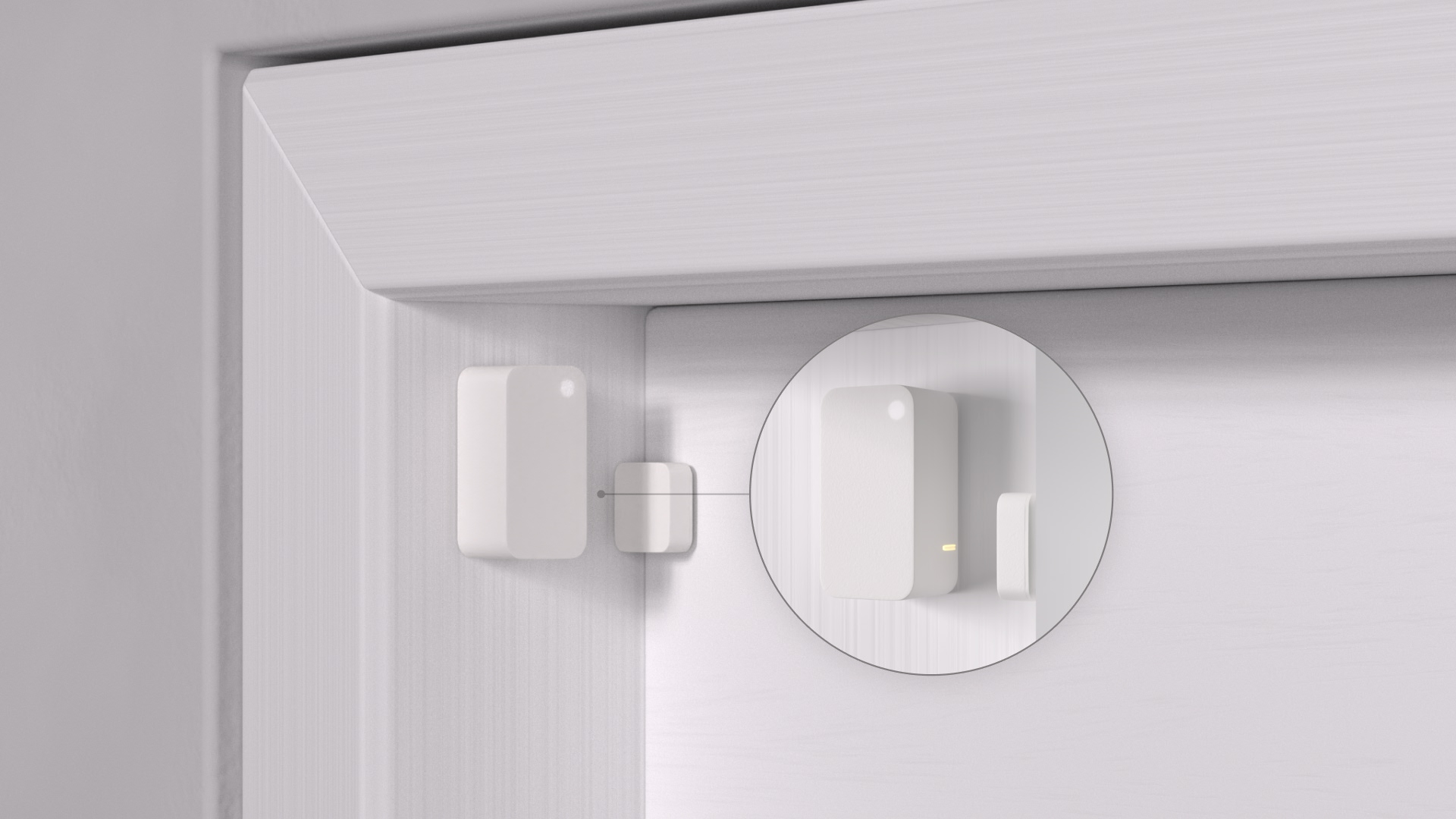

Door Sensor Mounting Example B: If the door opens outwards, the Door Sensor can be applied on the door frame and the Magnet on the door

Si votre porte s'ouvre vers l'extérieur, positionnez l'aimant sur la porte à un angle de 90° par rapport au capteur.
Là encore, la distance entre l’aimant et le capteur doit être comprise entre 0,5 et 3 cm.

Note:

Les Smart Locks 1.0 et 2.0 ne sont pas compatibles avec le Door Sensor. Cependant, la Smart Lock 2.0 dispose d’un capteur de porte intégré (bêta). Vous pouvez trouver un guide d’installation du capteur de porte de la Smart Lock 2.0 ici.
