Montage d'un Universal Cylinder pour une Smart Lock avec piles amovibles

Cet article concerne :
  • Nuki Universal Cylinder
  • Smart Lock avec piles amovibles

Souhaitez-vous monter un Universal Cylinder pour une Smart Lock avec piles amovibles ? Suivez tout simplement les étapes ci-dessous.

Remarque :

Souhaitez-vous plutôt monter un Universal Cylinder avec une Smart Lock Ultra ? Veuillez suivre ce lien.

Conseil : utilisez l’App Nuki

Vous aurez besoin de l’App Nuki pour monter la Smart Lock avec l’Universal Cylinder. Ouvrez simplement l’App Nuki, appuyez sur les trois barres dans le coin supérieur gauche, et sélectionnez « Accessoires > Gestion de l’appareil ». Allez ensuite sur « Universal Cylinder ». L’App Nuki vous guidera à travers le processus de montage. Les instructions suivantes vous fournissent des informations supplémentaires sur le montage.

Informations générales sur l’Universal Cylinder

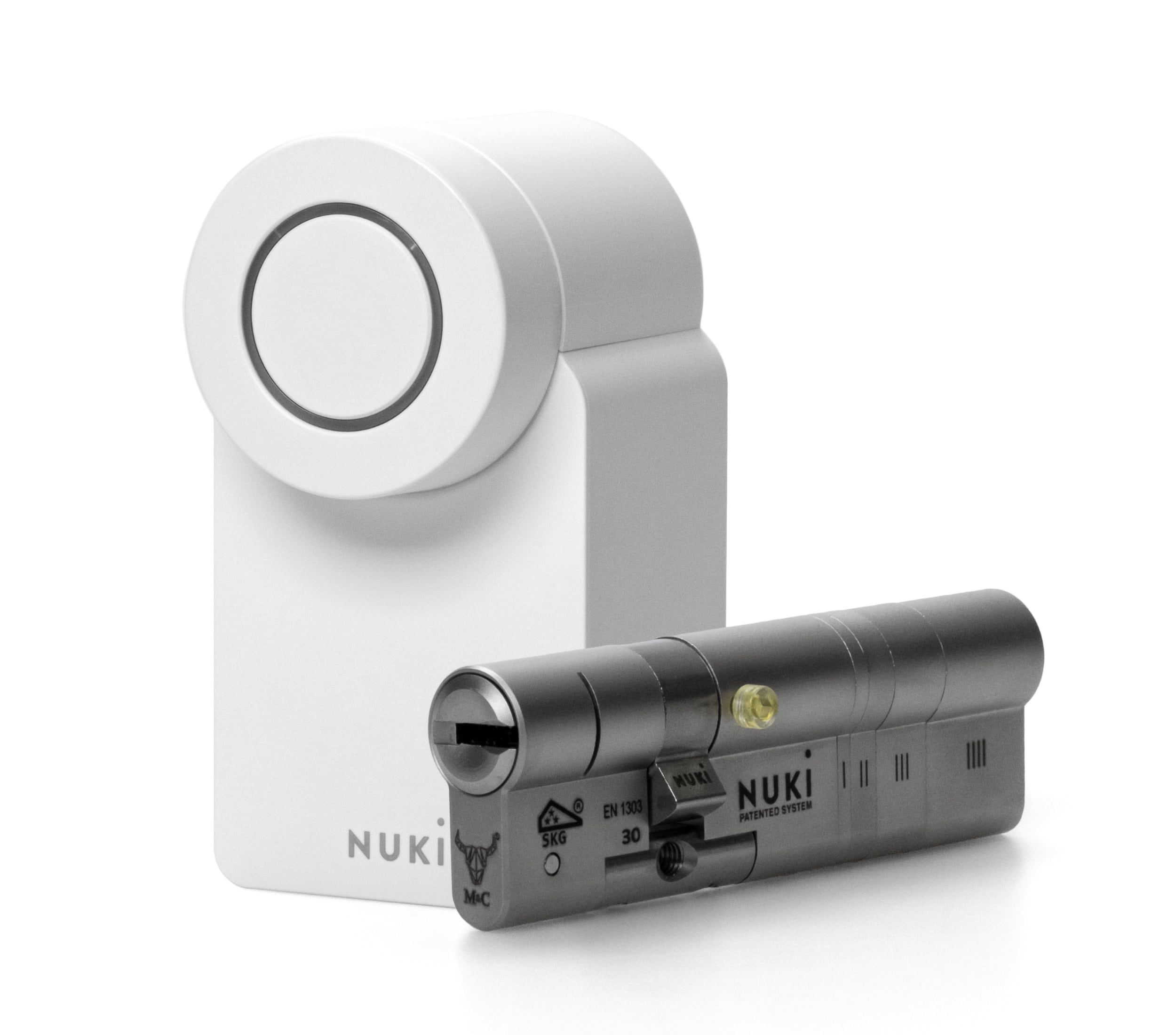

Le Nuki Universal Cylinder est conçu comme une solution modulaire, couvrant les dimensions d’un cylindre commun et permettant une adaptation individuelle à différentes portes.

L’Universal Cylinder est livré à l’état pré-assemblé. Les longueurs intérieures et extérieures correspondent aux tailles les plus communes. Ainsi, vous n’avez pas besoin de changer les dimensions intérieures et extérieures.

Remarque :

Un tournevis est requis pour changer le cylindre.

Instructions d’installation pour la Smart Lock avec piles amovibles

1. Mesure du dépassement du cylindre à l’intérieur

Mesurez le dépassement du cylindre existant à l’intérieur de la porte à l’aide de la carte de mesure. Sélectionnez maintenant la valeur mesurée en millimètres dans l’App Nuki.

S’il n’y a pas de dépassement à l'intérieur, sélectionnez la valeur 0.

2. Mesure du dépassement du cylindre à l’extérieur

Mesurez le dépassement du cylindre existant à l’extérieur de la porte à l’aide de la carte de mesure. Sélectionnez la valeur mesurée en millimètres dans l’App Nuki.

Votre porte est-elle équipée d'un raccord protecteur ou d'une rosette protectrice ? Sélectionnez la valeur 0 dans l’App Nuki.

3. Retrait du cylindre existant

  1. Ouvrez votre porte : vous avez maintenant un aperçu clair du pêne et de la serrure à pêne qui verrouille la porte. Une vis de réglage se trouve sous la serrure à pêne qui maintient le cylindre en place. Desserrez la vis, mais ne la retirez pas entièrement pour le moment.
  2. Insérez maintenant la clé dans le cylindre existant à l’intérieur. Tournez légèrement la clé dans le sens horaire à environ 1 heure.
  3. Retirez entièrement la vis de réglage.
    Vous pouvez maintenant retirer le cylindre avec la clé insérée.
Conseil !

Vous ne parvenez pas à retirer le cylindre ? Essayez de tourner la clé dans le sens antihoraire.

4. Déterminer les dimensions intérieures du cylindre

Utilisez votre ancien cylindre comme modèle pour assembler Universal Cylinder à la bonne longueur.

  1. Mesurez la longueur intérieure du cylindre retiré à l’aide de la carte de mesure. Mesurez la longueur depuis l’alésage central au point le plus externe.
    Pour cela, placez la carte de mesure sur le cylindre de sorte sur le trou dans la carte de mesure soit alignée avec l’alésage central du cylindre.
  2. Sélectionnez dans l’App Nuki la longueur mesurée du côté intérieur du cylindre. Cette valeur permet de déterminer si la longueur interne de votre nouveau cylindre doit être changée.

5. Déterminer les dimensions extérieures du cylindre

Veuillez utiliser votre ancien cylindre comme modèle pour assembler Universal Cylinder à la bonne longueur.

  1. Mesurez la longueur extérieure du cylindre retiré à l’aide de la carte de mesure. Mesurez la longueur depuis l’alésage central au point le plus externe.
    Pour cela, placez la carte de mesure sur le cylindre de sorte sur le trou dans la carte de mesure soit alignée avec l’alésage central du cylindre.
  2. Sélectionnez dans l’App Nuki la longueur mesurée du côté extérieur du cylindre. La valeur mesurée permet de déterminer si vous avez besoin de remplacer la longueur extérieure de votre nouveau cylindre.

6. Ajustez la longueur extérieure de votre Nuki Universal Cylinder

L’App Nuki vous indiquera si vous avez besoin de retirer ou d’ajouter des modules.

  1. Pour changer la longueur extérieure, desserrez les deux vis en bas du cylindre à l’aide de la clé Allen fournie.
  2. Retirez la pièce centrale et remplacez-la avec une pièce qui présente la longueur appropriée.
  3. Assemblez maintenant les modules pour la longueur extérieure.
    Conseil : veillez à ce que les modules puissent être assemblés sans difficulté en alignant les renfoncements des modules. Tournez-les jusqu'à ce qu’ils s’enclenchent.
  4. Enfin, insérez le module avec la clavette et serrez à nouveau les deux vis en bas du cylindre.

7. Ajustez la longueur intérieure de votre Nuki Universal Cylinder

L’App Nuki vous indiquera si vous avez besoin de retirer ou d’ajouter des modules.

  1. Si la longueur du Universal Cylinder a besoin d’être changée, retirez la vis dans la zone avant du Universal Cylinder. Cette vis fixe les modules individuels ensemble à l’intérieur.
  2. Après le retrait de la vis, vous pouvez ajouter ou retirer les modules marqués dans l’app pour atteindre la longueur souhaitée.
  3. Utilisez la vis comme représentée dans l’application pour fixer les extensions modulaires (à l’intérieur).

8. Monter l’Universal Cylinder sur votre porte

  1. Retirez maintenant la vis de fixation. La vis de fixation se trouve sur le côté du cylindre, comme indiqué dans l’app.
  2. Insérez le cylindre entièrement assemblé dans la porte.
  3. Réinsérez la vis de réglage dans la porte.
    Conseil ! Placez la clé à l’extérieur de la porte et tournez-la. Si cela ne fonctionne pas, le cylindre peut requérir un léger déplacement vers l’avant ou vers l’arrière. Une fois que vous pouvez tourner la clé, le cylindre est dans la position correcte.
Remarque :

Pour des raisons de sécurité, le dépassement du cylindre sur le côté extérieur de la porte ne doit pas dépasser 3 mm.

9. Montez votre Smart Lock

  1. Prenez la plaque de montage A de l’emballage.
    Vissez la plaque de montage sur le cylindre avec la clé Allen ci-jointe.
  2. Placez l’adaptateur hexagonal (argenté) sur la plaque de montage.
  3. Fixez votre Smart Lock sur la plaque de montage.

Vous avez effectué l’installation de votre Smart Lock avec le Nuki Universal Cylinder avec succès !

Remarque :

Votre Universal Cylinder correspond à la catégorie de sécurité maximale SKG***. Mais,
tenez compte des restrictions de certification :

  • Disposez-vous d'une fenêtre en verre permettant de voir la Smart Lock ? La certification s’applique uniquement s'il s’agit d'un verre P4A laminé.
  • Disposez-vous d’une fenêtre en verre permettant de voir la Smart Lock et votre porte est-elle en bois ? Au-delà du verre P4A laminé, vous devriez également utiliser un appareil SKG (V) certifié anti-perforation / anti-manipulation.
  • Disposez-vous d’une fenêtre en verre dépoli ? Aucun problème, la certification est valide.

Instructions de montage pour l’Universal Cylinder de 1ère génération

Les instructions suivantes sont valables pour le Nuki Universal Cylinder de 1ère génération (commercialisé jusqu’en novembre 2024).

Remarque : pour remplacer le cylindre, vous aurez besoin d’un tournevis.

  1. Ouvrez la porte : vous voyez clairement le pêne demi-tour et le pêne dormant avec lequel la porte se verrouille. Sous le pêne dormant, vous trouvez une vis qui maintient le cylindre dans la serrure à larder. Dévissez cette vis sans l’enlever complètement.
  2. Mettez ensuite la clé dans votre serrure actuelle. Tournez légèrement la clé dans le sens des aiguilles d’une montre, à peu près sur 1 heure. Enlevez complètement la vis de maintien. Vous pouvez maintenant retirer la clé du cylindre.

    Conseil : utilisez votre ancien cylindre comme modèle pour assembler votre Nuki Universal Cylinder à la bonne taille.
    Si le cylindre dépasse d’au moins 3 mm à l’intérieur de la porte, vous pouvez utiliser la version de montage A. Apprenez-en plus sur le montage de votre Nuki Smart Lock.

  3. Conçu comme solution modulaire, le cylindre se rallonge ou se raccourcit tout simplement à la bonne longueur.
    Les instructions étape par étape vous montrent comment assembler votre Nuki Universal Cylinder pour obtenir la longueur désirée.
  4. L’étape suivante consiste à insérer le nouveau cylindre dans la porte.
  5. Remettez ensuite la vis de maintien sous le pêne dormant et vissez-la à fond.

Et voilà – tout est prêt pour installer votre nouvelle Nuki Smart Lock.
