Smart Lock Ultra: Montage & Installation

Mit dem Smart Lock Ultra bekommst du auch den Nuki Universal Cylinder. In diesem Artikel findest du zusätzliche Informationen über die Montage eines Smart Locks Ultra mit einem Nuki Universal Cylinder.

Allgemeine Informationen zum Nuki Universal Cylinder

Der Universal Cylinder ist als modulare Lösung konzipiert. Dadurch deckt er die gängigen Zylinderdimensionen ab und lässt sich individuell an verschiedene Türen anpassen.

Er wird bereits zusammengesetzt geliefert. Innen- und Außenlänge entsprechen den verbreitetsten Längen. Es kann also sein, dass du Innen- und Außenmaße nicht mehr ändern musst.

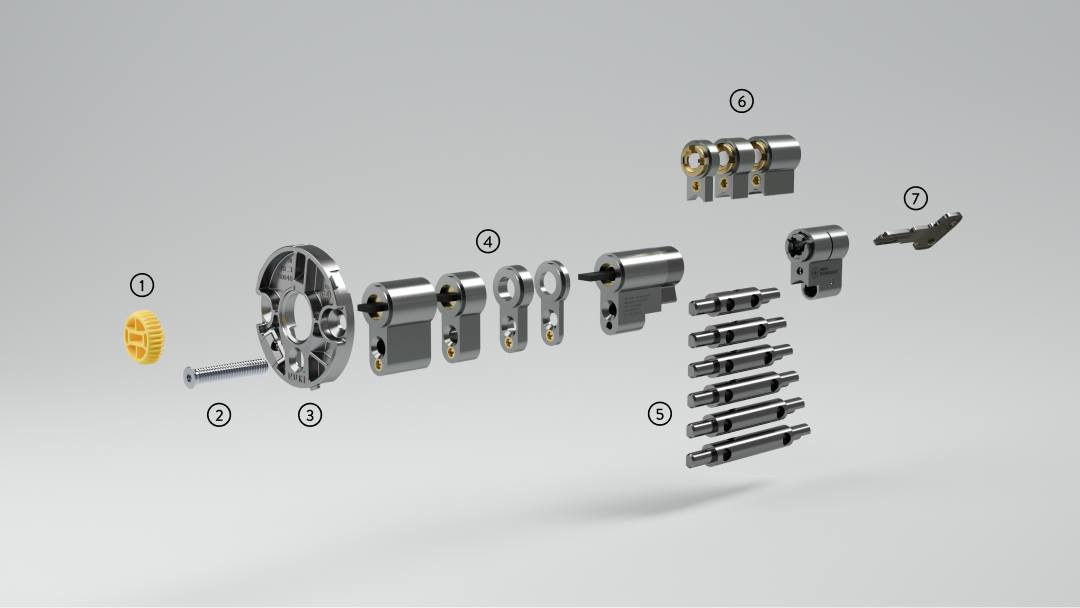

Montagezubehör für den Nuki Universal Cylinder

1. Vielzahn- und Sechskant-Adapter
2. Montageschraube
3. Montageplatte
4. modulare Erweiterungen (innen)
5. Mittelstücke
6. modulare Erweiterungen (außen)
7. Schlüssel

Außerdem im Lieferumfang enthalten

• Security Card
• Messkarte
• Inbusschlüssel
• Smart Lock Ultra

Montageanleitung: Smart Lock Ultra mit einem Universal Cylinder

1 Zylinder-Überstand an der Türinnenseite messen

Miss den Überstand des bestehenden Zylinders an der Türinnenseite mit Hilfe der Messkarte. Wähle dann den gemessenen Wert in Millimeter in der Nuki App.

Sollte dein Zylinder auf der Türinnenseite nicht überstehen, wähle 0.

2. Zylinder-Überstand an der Türaußenseite messen

Miss jetzt den Überstand des Zylinders auch an der Türaußenseite mit Hilfe der Messkarte. Wähle dann den gemessenen Wert in Millimeter in der Nuki App.

Deine Tür ist mit einem Schutzbeschlag oder einer Schutzrosette ausgestattet? Wähle in der Nuki App den Wert 0.

3. Bestehenden Zylinder demontieren

1. Öffne deine Tür: Nun hast du freien Blick auf die Falle und den Schlossriegel, mit dem die Tür zugesperrt wird. Unter dem Schlossriegel befindet sich die Stellschraube, die den Zylinder im Einsteckschloss hält.
   Löse die Schraube, aber entferne sie noch nicht.
2. Stecke den Schlüssel innen in dein bestehendes Schloss. Drehe den Schlüssel leicht im Uhrzeigersinn auf ca. 1 Uhr.
3. Entferne nun die Halteschraube vollständig.
   Jetzt kannst du mit dem eingesteckten Schlüssel den Zylinder herausziehen.

4. Innenmaße des Zylinders messen

Du benötigst den ausgebauten Zylinder als Modell, um deinen Universal Cylinder auf die passende Länge zusammenzusetzen.

1. Miss die Innenlänge des ausgebauten Zylinders mit Hilfe der Messkarte. Du misst von der Bohrung in der Mitte bis zum äußersten Punkt.
   Lege dafür die Messkarte so über den Zylinder, dass das Loch der Messkarte über der Bohrung in der Mitte des Zylinders liegt.
2. Wähle die gemessene Länge der Zylinder-Innenseite in der Nuki App. Anhand dieses Wertes berechnet die App, ob die Innenlänge deines neuen Zylinders geändert werden muss.

5. Außenmaße des Zylinders messen

Du benötigst den ausgebauten Zylinder als Modell, um deinen Universal Cylinder auf die passende Länge zusammenzusetzen.

1. Miss die Außenlänge des ausgebauten Zylinders mit Hilfe der Messkarte. Du misst von der Bohrung in der Mitte bis zum äußersten Punkt. Lege dafür die Messkarte so über den Zylinder, dass das Loch der Messkarte über der Bohrung in der Mitte des Zylinders liegt.
2. Wähle die gemessene Länge in Millimeter in der Nuki App. Anhand des gemessenen Wertes berechnet die App, ob du die Außenlänge deines neuen Zylinders ändern musst.

6. Außenlänge deines Nuki Universal Cylinders anpassen

Die Nuki App zeigt dir, ob du die Außenlänge des Zylinders ändern musst.

1. Zur Änderung der Außenlänge, löse die beiden Schrauben an der Zylinder-Unterseite mit Hilfe des beigelegten Inbusschlüssels.
2. Ziehe das Mittelstück heraus und ersetze es durch jenes mit geeigneter Länge. Die Nuki App zeigt dir, welches Mittelstück du verwenden solltest.
3. Setze jetzt die modularen Erweiterungen für den Außenbereich wie in der App angezeigt zusammen.
   Tipp: Achte darauf, dass die Module reibungslos zusammengesetzt werden können. Achte dazu auf die Aussparungen. Drehe sie so, dass sie einrasten.
4. Setze zuletzt das Modul mit der Schlüsselaufnahme ein und ziehe die beiden Schrauben auf der Zylinder-Unterseite wieder fest.

7. Innenlänge deines Nuki Universal Cylinders anpassen

Die Nuki App zeigt dir, ob du die Innenlänge des Zylinders ändern musst.

1. Muss die Länge des Zylinders geändert werden, entferne die Schraube im vorderen Bereich des Universal Cylinder. Diese Schraube fixiert die einzelnen Module an der Innenseite miteinander.
2. Ergänze oder entferne die in der App markierten Module, um die gewünschte Länge zu erhalten.

8. Montageplatte am Nuki Universal Cylinder fixieren

Hast du die passende Länge zusammengesetzt, setze nun die Montageplatte auf. Die Nuki App zeigt dir an, welche der vier mitgelieferten Befestigungsschrauben du verwenden musst, um Montageplatte und Module der Zylinder-Innenseite zu fixieren. Entferne nun die Befestigungsschraube. Du findest die Befestigungsschraube seitlich am Zylinder, wie in der App dargestellt.

9. Universal Cylinder montieren

1. Schiebe den fertig zusammengesetzten Zylinder in die Tür, bis die Montageplatte auf der Innenseite auf der Unterlage aufliegt.
2. Drehe die Stellschraube wieder in die Tür.
   Tipp: Stecke den Schlüssel an die Außenseite der Tür und drehe ihn. Gelingt das nicht, bewege den Zylinder etwas nach vorne oder zurück. Nur wenn du den Schlüssel drehen kannst, befindet sich der Zylinder an der passenden Position.

10. Smart Lock Ultra montieren

1. Platziere zuerst den gelben Adapter auf der Montageplatte.
2. Montiere dein Smart Lock. Achte darauf, dass die Markierung am Smart Lock nach oben weist. Die Markierung ist eine kleine Kerbe, nicht zu verwechseln mit dem Anschluss für das Magnetkabel.
3. Drehe es nach rechts.
   Der Schriftzug „Nuki“ befindet sich jetzt oben mittig.

Du hast dein Smart Lock Ultra mit dem Nuki Universal Cylinder nun erfolgreich installiert!
