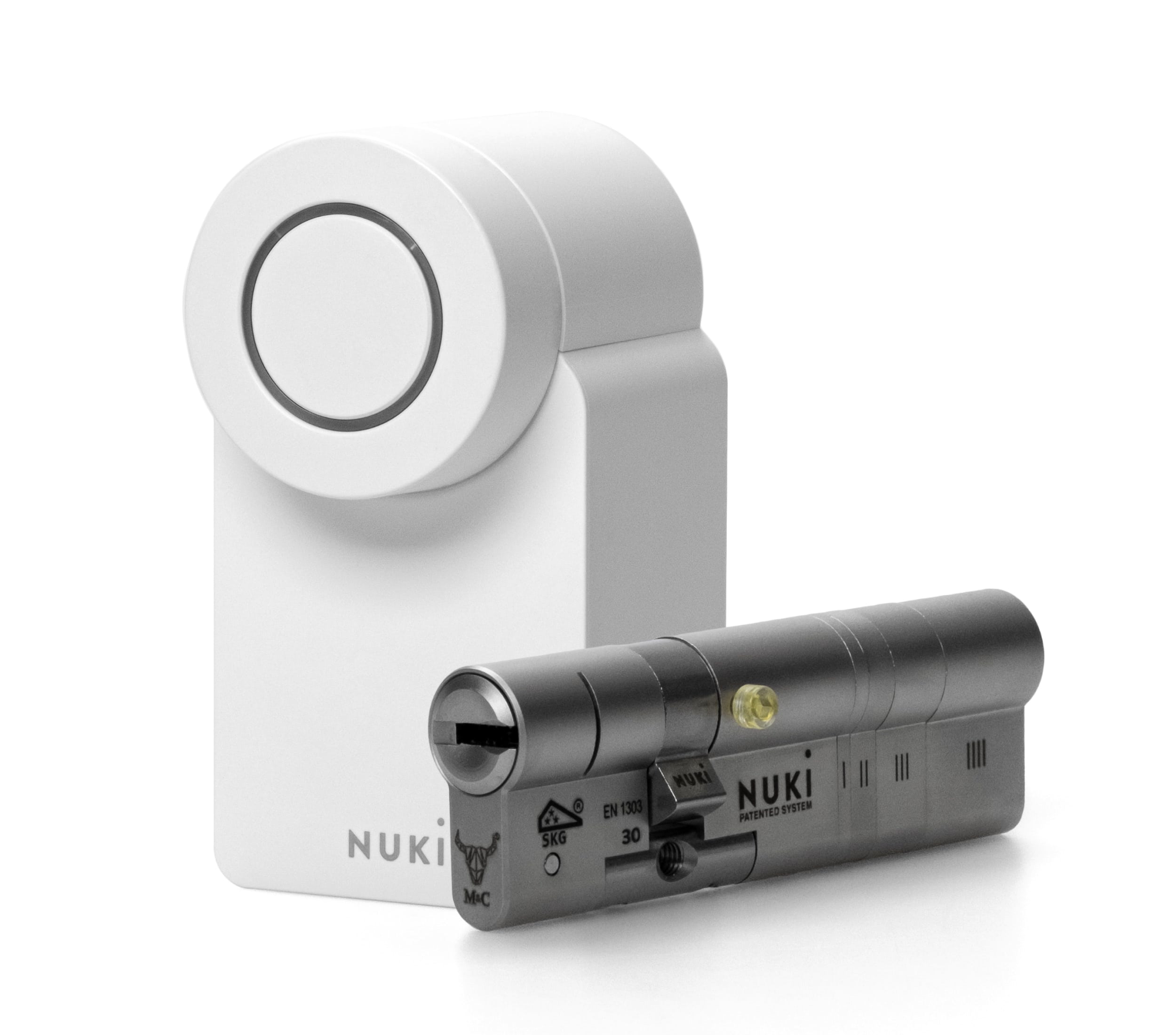

Universal Cylinder: Montage für ein Smart Lock mit herausnehmbaren Batterien

Dieser Artikel betrifft:
  • Nuki Universal Cylinder
  • Smart Lock mit herausnehmbaren Batterien

Möchtest du einen Universal Cylinder mit einem Smart Lock mit herausnehmbaren Batterien montieren? Folge einfach den Schritten in diesem Artikel.

Tipp: Nutze die Nuki App

Du benötigst die Nuki App für die Montage des Smart Lock mit dem Universal Cylinder. Öffne einfach die Nuki App, tippe auf das Menü (drei Balken oben links) und wähle „Geräte verwalten“. Du bist neu bei Nuki? Öffne die App und wähle „Gerät einrichten“. Gehe dann zu „Zubehör > Universal Cylinder“. Die Nuki App führt dich durch die Montage. Die folgende Anleitung gibt dir einige zusätzliche Informationen zur Montage.

Allgemeine Informationen zum Nuki Universal Cylinder

Der Universal Cylinder ist als modulare Lösung konzipiert. Dadurch deckt er die gängigen Zylinderdimensionen ab und lässt sich individuell an verschiedene Türen anpassen.

Er wird bereits zusammengesetzt geliefert. Innen- und Außenlänge entsprechen den verbreitetsten Längen. Es kann also sein, dass du Innen- und Außenmaße nicht mehr ändern musst.

Hinweis:

Für den Austausch des Zylinders benötigst du einen Kreuzschraubenzieher.

Montageanleitung: Smart Lock mit einem Universal Cylinder

1 Zylinder-Überstand an der Türinnenseite messen

Miss den Überstand des bestehenden Zylinders an der Türinnenseite mit Hilfe der Messkarte. Wähle dann den gemessenen Wert in Millimeter in der Nuki App.

Sollte dein Zylinder auf der Türinnenseite nicht überstehen, wähle 0.

2. Zylinder-Überstand an der Türaußenseite messen

Miss jetzt den Überstand des Zylinders auch an der Türaußenseite mit Hilfe der Messkarte. Wähle dann den gemessenen Wert in Millimeter in der Nuki App.

Deine Tür ist mit einem Schutzbeschlag oder einer Schutzrosette ausgestattet? Wähle in der Nuki App den Wert 0.

3. Bestehenden Zylinder demontieren

  1. Öffne deine Tür: Nun hast du freien Blick auf die Falle und den Schlossriegel, mit dem die Tür zugesperrt wird. Unter dem Schlossriegel befindet sich die Stellschraube, die den Zylinder im Einsteckschloss hält.
    Löse die Schraube, aber entferne sie noch nicht.
  2. Stecke den Schlüssel innen in dein bestehendes Schloss. Drehe den Schlüssel leicht im Uhrzeigersinn auf ca. 1 Uhr.
  3. Entferne nun die Halteschraube vollständig.
    Jetzt kannst du mit dem eingesteckten Schlüssel den Zylinder herausziehen.
Tipp!

Lässt sich der Zylinder nicht entfernen, bewege den Schlüssel leicht gegen den Uhrzeigersinn.

4. Innenmaße des Zylinders messen

Du benötigst den ausgebauten Zylinder als Modell, um deinen Universal Cylinder auf die passende Länge zusammenzusetzen.

  1. Miss die Innenlänge des ausgebauten Zylinders mit Hilfe der Messkarte. Du misst von der Bohrung in der Mitte bis zum äußersten Punkt.
    Lege dafür die Messkarte so über den Zylinder, dass das Loch der Messkarte über der Bohrung in der Mitte des Zylinders liegt.
  2. Wähle die gemessene Länge der Zylinder-Innenseite in der Nuki App. Anhand dieses Wertes berechnet die App, ob die Innenlänge deines neuen Zylinders geändert werden muss.

5. Außenmaße des Zylinders messen

Du benötigst den ausgebauten Zylinder als Modell, um deinen Universal Cylinder auf die passende Länge zusammenzusetzen.

  1. Miss die Außenlänge des ausgebauten Zylinders mit Hilfe der Messkarte. Du misst von der Bohrung in der Mitte bis zum äußersten Punkt. Lege dafür die Messkarte so über den Zylinder, dass das Loch der Messkarte über der Bohrung in der Mitte des Zylinders liegt.
  2. Wähle die gemessene Länge in Millimeter in der Nuki App. Anhand des gemessenen Wertes berechnet die App, ob du die Außenlänge deines neuen Zylinders ändern musst.

6. Außenlänge deines Nuki Universal Cylinders anpassen

Die Nuki App zeigt dir, ob du die Außenlänge des Zylinders ändern musst.

  1. Zur Änderung der Außenlänge, löse die beiden Schrauben an der Zylinder-Unterseite mit Hilfe des beigelegten Inbusschlüssels.
  2. Ziehe das Mittelstück heraus und ersetze es durch jenes mit geeigneter Länge. Die Nuki App zeigt dir, welches Mittelstück du verwenden solltest.
  3. Setze jetzt die modularen Erweiterungen für den Außenbereich wie in der App angezeigt zusammen.
    Tipp: Achte darauf, dass die Module reibungslos zusammengesetzt werden können. Achte dazu auf die Aussparungen. Drehe sie so, dass sie einrasten.
  4. Setze zuletzt das Modul mit der Schlüsselaufnahme ein und ziehe die beiden Schrauben auf der Zylinder-Unterseite wieder fest.

7. Innenlänge deines Nuki Universal Cylinders anpassen

Die Nuki App zeigt dir, ob du die Innenlänge des Zylinders ändern musst.

  1. Muss die Länge des Zylinders geändert werden, entferne die Schraube im vorderen Bereich des Universal Cylinder. Diese Schraube fixiert die einzelnen Module an der Innenseite miteinander.
  2. Ergänze oder entferne die in der App markierten Module, um die gewünschte Länge zu erhalten.
  3. Nutze die Schraube (wie in der App dargestellt), um die modularen Erweiterungen (innen) zu befestigen.

8. Universal Cylinder montieren

  1. Entferne nun die Befestigungsschraube. Du findest die Befestigungsschraube seitlich am Zylinder, wie in der App dargestellt.
  2. Schiebe den fertig zusammengesetzten Zylinder in die Tür.
  3. Drehe die Stellschraube wieder in die Tür.
    Tipp: Stecke den Schlüssel an die Außenseite der Tür und drehe ihn. Gelingt das nicht, bewege den Zylinder etwas nach vorne oder zurück. Nur wenn du den Schlüssel drehen kannst, befindet sich der Zylinder an der passenden Position.
Hinweis:

Der Überstand des Zylinders auf der Tür-Außenseite sollte aus Sicherheitsgründen 3 mm nicht übersteigen.

9. Smart Lock mit herausnehmbaren Batterien montieren

  1. Nimm Montageplatte A und schraube sie mit dem beigelegten Inbusschlüssel am Zylinder fest.
  2. Platziere den Sechskant-Adapter (silber) auf der Montageplatte.
  3. Befestige dein Smart Lock auf der Montageplatte.

Du hast dein Smart Lock mit dem Nuki Universal Cylinder nun erfolgreich installiert!

Hinweis:

Dein Universal Cylinder hat mit SKG*** die höchstmögliche Sicherheitsklasse. Achte dabei aber auf Einschränkungen der Zertifizierung:

  • Du hast ein Glasfenster, durch das man dein Smart Lock erkennen kann? Dann gilt die Zertifizierung nur, wenn das Glas P4A laminiert ist.
  • Hast du ein Glasfenster, durch das man dein Smart Lock erkennen kann und ist deine Tür aus Holz? Neben dem P4A laminierten Glas solltest du auch einen SKG-(V)-zertifizierten Aufbohr- und Manipulationsschutz verwenden.
  • Hast du ein Milchglasfenster? Kein Problem, die Zertifizierung ist gültig.

Universal Cylinder 1. Generation Montageanleitung

Die folgenden Montageschritte betreffen den Nuki Universal Cylinder 1. Generation (verkauft bis Oktober 2024).



Der Nuki Universal Cylinder ist als modulare Lösung konzipiert. Somit deckt er die gängigen Zylinderdimensionen ab und lässt sich an die eigene Tür anpassen.

Hinweis: Du benötigst für den Austausch des Zylinders einen Kreuz- und Schlitzschraubenzieher.

  1. Öffne deine Tür: Jetzt hast du freien Blick auf die Falle und den Schlossriegel, mit dem die Tür sicher verriegelt wird. Unter dem Schlossriegel befindet sich eine Halteschraube, die den Zylinder im Einsteckschloss hält. Löse die Schraube, aber entferne sie noch nicht.
  2. Stecke nun den Schlüssel in das bestehende Schloss. Drehe den Schlüssel leicht im Uhrzeigersinn auf ca. 1 Uhr. Entferne die Halteschraube vollständig. Nun kannst du mit dem eingesteckten Schlüssel den Zylinder herausziehen.

    Tipp: Verwende den ausgebauten Zylinder als Modell, um deinen Nuki Universal Cylinder auf die passende Länge zusammenzusetzen.
    Bei einem Überstand des Zylinders von über 3 mm auf der Türinnenseite kannst du die Montage-Variante A nutzen. Erfahre mehr zur Montage deines Smart Locks.

  3. Als modulare Lösung entwickelt, lässt sich der Schließzylinder einfach und unkompliziert auf das passende Maß verlängern oder verkürzen.
    Die Schritt-für-Schritt Anleitung. zeigt, wie du deinen Nuki Universal Cylinder zusammensetzt, um die gewünschte Länge zu erreichen.
  4. Im nächsten Schritt wird der neue Zylinder in die Tür gesteckt.
  5. Stecke nun die Halteschraube wieder unter dem Schlossriegel ein und schraube sie fest.

Schon ist alles bereit für die Installation deines neuen Nuki Smart Locks.
