Smart Lock Ultra: montaggio e installazione

Questo articolo parla di:
  • Smart Lock Ultra
  • Nuki Universal Cylinder

La Smart Lock Ultra viene fornita con il Nuki Universal Cylinder; questo articolo fornisce ulteriori informazioni sul montaggio della Smart Lock Ultra con l'Universal Cylinder.

Suggerimento: usa l'App Nuki

Per montare la Smart Lock Ultra con l'Universal Cylinder è necessaria l'App Nuki. Apri la tua app, tocca le tre barre nell'angolo in alto a sinistra e seleziona “Gestisci dispositivo”. Se è la prima volta che utilizzi Nuki, apri l'app e seleziona “Configura dispositivo”. L'App Nuki ti guiderà lungo la procedura di montaggio. Le seguenti istruzioni forniscono informazioni aggiuntive relative al montaggio.



Informazioni generali sull'Universal Cylinder

Concepito come soluzione modulare, l'Universal Cylinder copre le comuni dimensioni dei cilindri e permette l'adattamento individuale a vari tipi di porta.

L'Universal Cylinder viene fornito preassemblato. Le lunghezze interna ed esterna corrispondono alle dimensioni più comuni. Potrebbe quindi non essere necessario modificare le dimensioni interna ed esterna.

Contenuto della confezione

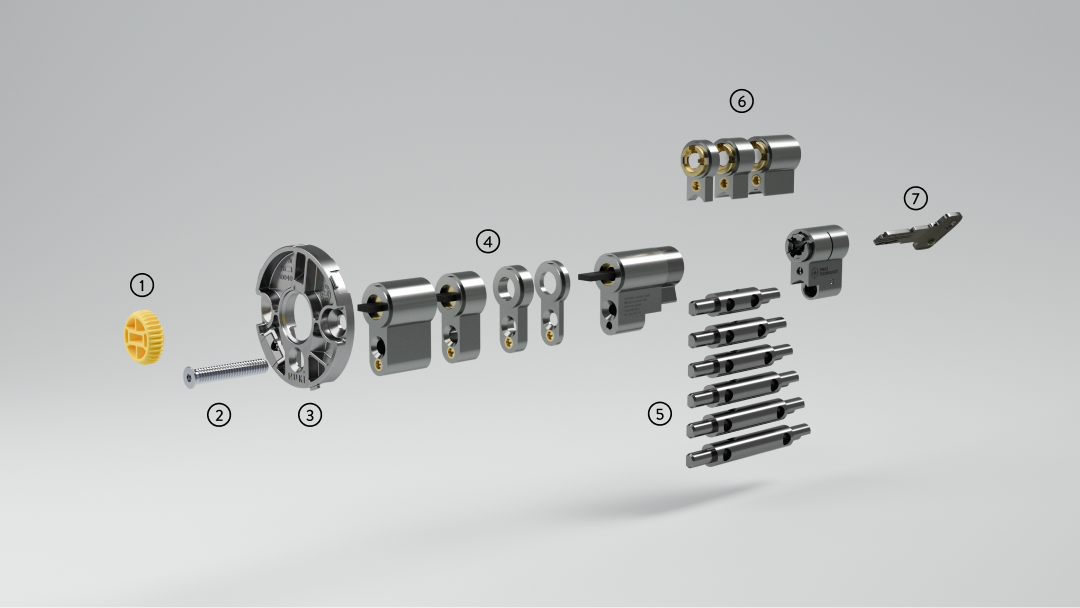

Standalone Universal Cylinder for Smart Lock with built-in batteries - Mounting parts

  1. adattatore
  2. vite per il montaggio
  3. piastra di montaggio
  4. estensioni modulari (interno)
  5. barra
  6. estensioni modulari (esterno)
  7. chiave

La consegna include anche

  • Security Card
  • scheda di misurazione
  • la chiave a brugola
  • Smart Lock Ultra
Nota:

Per cambiare il cilindro è necessario un cacciavite.

Istruzioni per l'installazione della Smart Lock Ultra

1. Misurazione della sporgenza interna del cilindro

Misura la sporgenza del cilindro esistente sul lato interno della porta usando la scheda di misurazione, poi seleziona il valore misurato in millimetri nell'App Nuki.

Se la sporgenza è nulla, selezionare il valore 0.

2. Misurazione della sporgenza esterna del cilindro

Misura la sporgenza del cilindro esistente sul lato esterno della porta usando la scheda di misurazione, poi seleziona il valore misurato in millimetri nell'App Nuki.

La tua porta è dotata di una piastra o una rosetta di protezione? Seleziona il valore 0 nell'App Nuki.

3. Rimozione del cilindro esistente

  1. Apri la porta: così facendo avrai una visione chiara del chiavistello e del catenaccio che blocca la porta. Sotto il catenaccio c'è una vite di fissaggio che tiene fermo il cilindro; allenta la vite, senza rimuoverla completamente.
  2. Inserisci la chiave nel cilindro esistente sul lato interno. Gira leggermente la chiave in senso orario, all'incirca sull'ora 1.
  3. Rimuovi completamente la vite di fissaggio.
    A questo punto puoi estrarre il cilindro con la chiave inserita.
Suggerimento!

Non riesci ad estrarre il cilindro? Prova a girare la chiave in senso antiorario.

4. Determinazione delle dimensioni interne del cilindro

Usa il cilindro rimosso come modello per assemblare il tuo Universal Cylinder con la giusta lunghezza.

  1. Misura la lunghezza interna del cilindro rimosso usando la scheda di misurazione; prendi la lunghezza dal foro centrale al punto più esterno.
    Per farlo, posiziona la scheda di misurazione sul cilindro in modo che il foro nella scheda di misurazione combaci con il foro centrale del cilindro.
  2. Seleziona la lunghezza misurata del lato interno del cilindro nell'App Nuki; sulla base di questo valore stabilirai se la lunghezza interna del tuo nuovo cilindro deve essere modificata.

5. Determinazione delle dimensioni esterne del cilindro

Usa il cilindro rimosso come modello per assemblare il tuo Universal Cylinder con la giusta lunghezza.

  1. Misura la lunghezza esterna del cilindro rimosso usando la scheda di misurazione; prendi la lunghezza dal foro centrale al punto più esterno.
    Per farlo, posizionare la scheda di misurazione sul cilindro in modo che il foro nella scheda di misurazione combaci con il foro centrale del cilindro.
  2. Seleziona la lunghezza misurata del lato esterno del cilindro nell'App Nuki; sulla base del valore misurato stabilirai se la lunghezza esterna del tuo nuovo cilindro deve essere modificata.

6. Regola la lunghezza esterna del tuo Nuki Universal Cylinder

L'App Nuki indicherà se è necessario rimuovere o aggiungere moduli.

  1. Per modificare la lunghezza esterna, allenta le due viti sul fondo del cilindro utilizzando la chiave a brugola in dotazione.
  2. Estrai il pezzo centrale e sostituiscilo con uno di lunghezza appropriata.
  3. A questo punto assembla i moduli per la lunghezza esterna.
    Suggerimento: assicurati che i moduli siano assemblabili senza problemi allineando gli incavi dei moduli; ruotali fino a quando non scattano in posizione.
  4. Infine, inserisci il modulo con la scanalatura e serra nuovamente le due viti sul fondo del cilindro.

7. Regola la lunghezza interna del tuo Nuki Universal Cylinder

L'App Nuki indicherà se è necessario rimuovere o aggiungere moduli.

  1. Se la lunghezza dell'Universal Cylinder deve essere modificata, rimuovi la vite nella zona anteriore dell'Universal Cylinder; questa vite fissa internamente fra loro i singoli moduli.
  2. Dopo aver rimosso la vite è possibile aggiungere o rimuovere i moduli contrassegnati nell'app per ottenere la lunghezza desiderata.

8. Fissa la piastra di montaggio al tuo Nuki Universal Cylinder

Accertata l'esattezza delle dimensioni interne del cilindro, applica la piastra di montaggio. L'App Nuki indicherà quali delle viti di montaggio incluse sono necessarie. Scegli la vite di montaggio corretta e fissa i moduli e la piastra di montaggio. Ora, rimuovi la vite di fissaggio. La vite di fissaggio si trova sul lato del cilindro, come indicato nell'App.

9. Montaggio dell'Universal Cylinder sulla porta

  1. Infila il cilindro completamente assemblato nella porta fino a quando la piastra di montaggio aderisce alla superficie interna della porta.
  2. Reinserisci la vite di fissaggio nella porta.
    Suggerimento! Inserisci la chiave all'esterno della porta e girala. Se non funziona, potrebbe essere necessario spostare leggermente il cilindro in avanti o indietro; solo quando è possibile girare la chiave, il cilindro ha raggiunto la posizione corretta.
Nota:

Per motivi di sicurezza, la sporgenza del cilindro sul lato esterno della porta non deve superare i 3 mm.

10. Monta la tua Smart Lock Ultra

  1. Innanzitutto, posiziona l'adattatore giallo sulla piastra di montaggio.
  2. Monta la tua Smart Lock accertandoti che il segno sulla Smart Lock si trovi in alto. Il segno è una piccola tacca, da non confondere con il connettore per il cavo magnetico.
  3. Girala verso destra.
    La scritta “Nuki” si trova ora in alto al centro.

L'installazione della Smart Lock Ultra con il Nuki Universal Cylinder è stata completata con successo!

Nota:

Il tuo cilindro universale è conforme alla classe di sicurezza più elevata SKG***, ma è necessario tener conto di eventuali limitazioni della certificazione.

  • Hai una finestra di vetro attraverso la quale è visibile la Smart Lock? In questo caso, la certificazione è valida solo se il vetro è laminato P4A.
  • Hai una finestra di vetro attraverso la quale è visibile la Smart Lock e la porta è in legno? Oltre al vetro laminato P4A, è necessario adottare un dispositivo antiperforazione/antimanipolazione certificato SKG (V).
  • Hai una finestra in vetro satinato? Nessun problema, la certificazione è valida.
