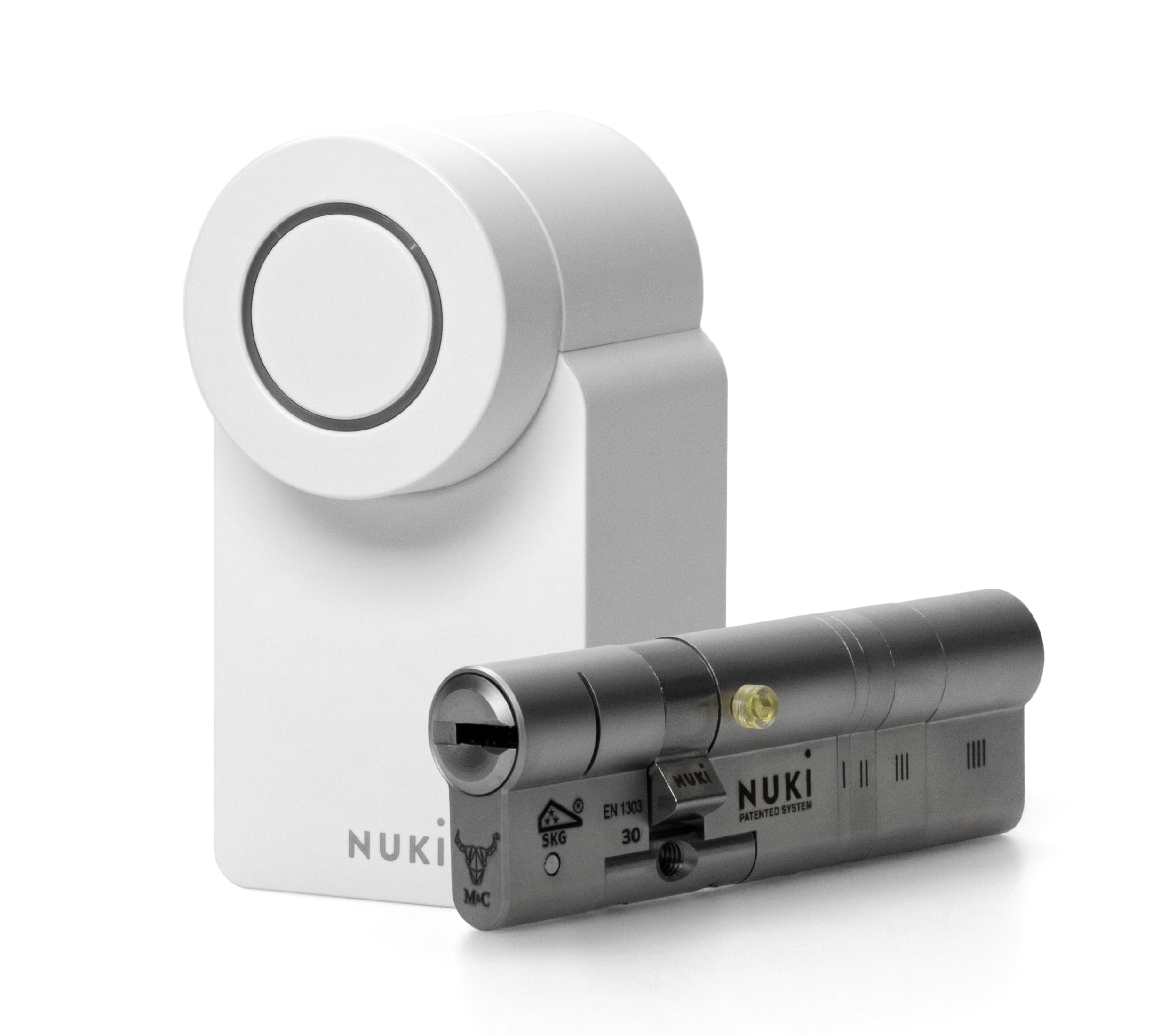

- Nuki Universal Cylinder
- Smart Lock con pilas extraíbles
¿Quieres montar un Universal Cylinder para un Smart Lock con pilas extraíbles? Simplemente sigue los pasos siguientes.
¿Prefieres montar un Universal Cylinder con un Smart Lock Ultra? Sigue este enlace.
Necesitarás la aplicación de Nuki para montar el Smart Lock con Universal Cylinder. Simplemente abre la aplicación de Nuki, toca en las tres barras en la esquina superior izquierda y selecciona «Administrar dispositivo». A continuación, ve a «Universal Cylinder > Accesorios». La aplicación de Nuki te guiará durante el montaje. Las siguientes instrucciones te proporcionarán información adicional sobre el montaje.
Información general sobre Universal Cylinder
El Universal Cylinder fue diseñado como una solución modular que cuenta con dimensiones comunes de cilindros y permite una adaptación individual para las diferentes puertas.
El Universal Cylinder se entrega previamente montado. Las longitudes internas y externas se corresponden con los tamaños más comunes. Por lo tanto, no tendrás que cambiar las dimensiones internas y externas.
Es necesario un destornillador para cambiar el cilindro.
Instrucciones de instalación del Smart Lock
1. Medir el saliente del cilindro por dentro
Mide el saliente del cilindro existente en el lado interior de la puerta con una tarjeta de medidas. Luego selecciona el valor medido en milímetros en la aplicación de Nuki.
Si no hay saliente en el interior, selecciona el valor 0.
2. Medir el saliente del cilindro por fuera
Mide el saliente del cilindro existente en el lado exterior de la puerta con una tarjeta de medidas. Selecciona el valor medido en milímetros en la aplicación de Nuki.
¿La puerta tiene un herraje o una roseta de protección? Selecciona el valor 0 en la aplicación de Nuki.
3. Quitar el cilindro colocado
- Abre la puerta. Ahora puedes ver bien el pestillo y el cerrojo de seguridad que bloquean la puerta. Hay un tornillo inmovilizador bajo el cerrojo de seguridad que mantiene el cilindro en su lugar. Afloja el tornillo, pero no lo quites del todo todavía.
- Ahora introduce la llave en el cilindro colocado en el interior. Gira la llave suavemente en el sentido de las agujas del reloj hasta la 1 aproximadamente.
- Quita el tornillo inmovilizador del todo.
Ahora puedes retirar el cilindro con la llave introducida.
¿No puedes retirar el cilindro? Intenta girar la llave en el sentido contrario al de las agujas del reloj.
4. Determinar las dimensiones interiores del cilindro
Utiliza el cilindro retirado como modelo para montar el Universal Cylinder con la longitud correcta.
- Mide la longitud interior del cilindro retirado con la tarjeta de medidas. Mide la longitud del orificio central al punto más externo.
Para ello, coloca la tarjeta de medidas sobre el cilindro de modo que el orificio en la tarjeta de medidas coincida con el orificio central del cilindro. - Selecciona la longitud medida del lado interior del cilindro en la aplicación de Nuki. Según este valor, se determinará si la longitud interior del nuevo cilindro tendrá que cambiarse o no.
5. Determinar las dimensiones exteriores del cilindro
Utiliza el cilindro retirado como modelo para montar el Universal Cylinder con la longitud correcta.
- Mide la longitud exterior del cilindro retirado con la tarjeta de medidas. Mide la longitud del orificio central al punto más externo.
Para ello, coloca la tarjeta de medidas sobre el cilindro de modo que el orificio en la tarjeta de medidas coincida con el orificio central del cilindro. - Selecciona la longitud medida del lado exterior del cilindro en la aplicación de Nuki. Según este valor medido, se determinará si será necesario cambiar la longitud exterior del cilindro nuevo o no.
6. Ajusta la longitud exterior del Nuki Universal Cylinder
La aplicación de Nuki te indicará si tienes que quitar o añadir módulos.
- Para cambiar la longitud exterior, afloja los dos tornillos de la parte inferior del cilindro con la llave Allen proporcionada.
- Retira la pieza del medio y cámbiala por una nueva que tenga la longitud adecuada.
- Ahora monta los módulos para la longitud exterior.
Consejo: Asegúrate de que los módulos se puedan montar sin problemas haciendo coincidir las hendiduras de los módulos. Gíralos hasta que hagan clic en su lugar. - Finalmente, introduce el módulo con la ranura y aprieta otra vez los dos tornillos en la parte inferior del cilindro.
7. Ajusta la longitud interior del Nuki Universal Cylinder
La aplicación de Nuki te indicará si tienes que quitar o añadir módulos.
- Si tienes que cambiar la longitud del Universal Cylinder, quítale el tornillo de la zona delantera. Este tornillo mantiene los módulos individuales juntos en el interior.
- Después de quitar el tornillo, puedes añadir o quitar los módulos marcados en la aplicación para lograr la longitud deseada.
- Utiliza el tornillo tal y como se muestra en la aplicación para fijar las extensiones modulares (en el interior).
8. Cómo montar el Universal Cylinder en la puerta
- Ahora, retira el tornillo de fijación. El tornillo de fijación se encuentra en el lateral del cilindro, como se indica en la aplicación.
- Introduzca en la puerta el cilindro totalmente montado.
- Vuelve a colocar el tornillo inmovilizador en la puerta.
Consejo Introduce la llave en la parte exterior de la puerta y gírala. Si no funciona, es probable que tengas que mover el cilindro ligeramente hacia adelante o hacia atrás. Solo cuando giras la llave, el cilindro está en la posición correcta.
Por razones de seguridad, el saliente del cilindro en la parte exterior de la puerta no debe superar los 3 mm.
9. Monta tu Smart Lock
- Coge la placa de montaje A del embalaje.
Atornilla la placa de montaje al cilindro utilizando la llave Allen incluida en el envío. - Coloca el adaptador hexagonal (plateado) en la placa de montaje.
- Encaja el Smart Lock en la placa de montaje
¡Acabas de instalar correctamente Smart Lock con Nuki Universal Cylinder!
El Universal Cylinder corresponde a la máxima clase de seguridad SKG***. Pero ten en cuenta las restricciones de la certificación:
- ¿Tienes una ventana de vidrio a través de la cual puedes ver el Smart Lock? La certificación solo se aplica si el vidrio es laminado P4A.
- ¿Tienes una ventana de vidrio a través de la cual puedes ver el Smart Lock y la puerta está hecha de madera? Además del vidrio laminado P4A, debes utilizar un dispositivo antiperforación y antimanipulación certificado SKG (V).
- ¿Tienes una ventana de vidrio esmerilado? No hay problema, la certificación es válida.
Instrucciones de montaje del Universal Cylinder de 1.ª generación
Las siguientes instrucciones son válidas para Nuki Universal Cylinder de 1.ª generación (vendido hasta noviembre de 2024).
Nota: necesitarás un destornillador para cambiar el cilindro.
- Abre la puerta: ahora puedes ver claramente el pestillo y el cerrojo que bloquea la puerta. Debajo del pestillo hay un tornillo de sujeción que mantiene el cilindro en la cerradura de encaje. Afloja el tornillo, pero no lo retires todavía.
- Ahora introduce la llave en la cerradura. Gira la llave ligeramente en el sentido de las agujas del reloj hasta aproximadamente la 1. Retira completamente el tornillo de sujeción. Ahora puedes sacar el cilindro con la llave introducida.
Consejo: utiliza el cilindro retirado como modelo para montar Nuki Universal Cylinder con la longitud adecuada.
Si el cilindro tiene al menos 3 mm de saliente en el interior de la puerta, puedes utilizar la versión de montaje A. Obtén más información sobre el montaje de tu Nuki Smart Lock. - Desarrollado como una solución modular, el cilindro de cierre puede ampliarse o acortarse fácilmente a la dimensión adecuada.
Las instrucciones paso a paso muestran cómo montar tu Nuki Universal Cylinder para conseguir la longitud deseada. - El siguiente paso es introducir el nuevo cilindro en la puerta.
- Ahora introduce de nuevo el tornillo de sujeción bajo el pestillo y atorníllalo.
Ahora todo está listo para la instalación de tu nuevo Nuki Smart Lock.
