Smart Lock Ultra: montaje e instalación

Este artículo hace referencia a:
  • Smart Lock Ultra
  • Nuki Universal Cylinder

 Smart Lock Ultra viene con Nuki Universal Cylinder. En este artículo encontrarás información adicional sobre el montaje de Smart Lock Ultra con el Universal Cylinder.

Consejo: utiliza la aplicación de Nuki

Necesitarás la aplicación de Nuki para montar el Smart Lock Ultra con Universal Cylinder. Simplemente abre la aplicación de Nuki, toca en las tres barras en la esquina superior izquierda y selecciona «Administrar dispositivo». Si es la primera vez que utilizas Nuki, abre la aplicación y selecciona «Configurar dispositivo». La aplicación de Nuki te guiará durante el montaje. Las siguientes instrucciones te proporcionarán información adicional sobre el montaje.



Información general sobre Universal Cylinder

El Universal Cylinder fue diseñado como una solución modular que cuenta con dimensiones comunes de cilindros y permite una adaptación individual para las diferentes puertas.

El Universal Cylinder se entrega previamente montado. Las longitudes internas y externas se corresponden con los tamaños más comunes. Por lo tanto, no tendrás que cambiar las dimensiones internas y externas.

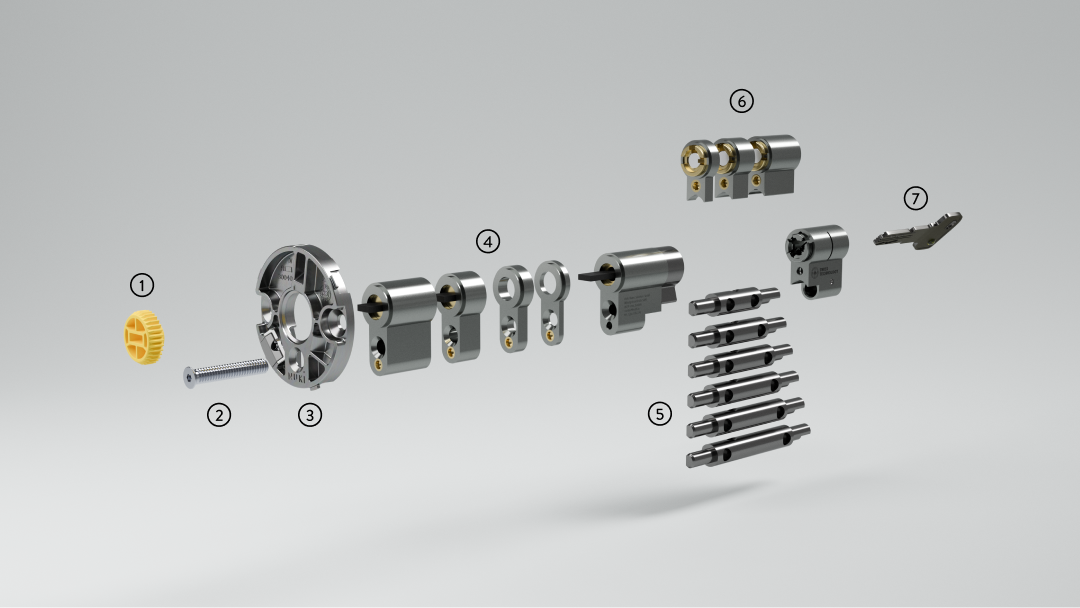

Lista de embalaje

Standalone Universal Cylinder for Smart Lock with built-in batteries - Mounting parts

  1. adaptador
  2. tornillo de montaje
  3. placa de montaje
  4. extensiones modulares (interior)
  5. varilla
  6. extensiones modulares (exterior)
  7. llave

También incluido en la entrega

  • Security Card
  • tarjeta de medidas
  • la llave Allen
  • Smart Lock Ultra
Nota:

Es necesario un destornillador para cambiar el cilindro.

Instrucciones de instalación del Smart Lock Ultra

1. Medir el saliente del cilindro por dentro

Mide el saliente del cilindro existente en el lado interior de la puerta con una tarjeta de medidas. Luego selecciona el valor medido en milímetros en la aplicación de Nuki.

Si no hay saliente en el interior, selecciona el valor 0.

2. Medir el saliente del cilindro por fuera

Mide el saliente del cilindro existente en el lado exterior de la puerta con una tarjeta de medidas. Selecciona el valor medido en milímetros en la aplicación de Nuki.

¿La puerta tiene un herraje o una roseta de protección? Selecciona el valor 0 en la aplicación de Nuki.

3. Quitar el cilindro colocado

  1. Abre la puerta. Ahora puedes ver bien el pestillo y el cerrojo de seguridad que bloquean la puerta. Hay un tornillo inmovilizador bajo el cerrojo de seguridad que mantiene el cilindro en su lugar. Afloja el tornillo, pero no lo quites del todo todavía.
  2. Ahora introduce la llave en el cilindro colocado en el interior. Gira la llave suavemente en el sentido de las agujas del reloj hasta la 1 aproximadamente.
  3. Quita el tornillo inmovilizador del todo.
    Ahora puedes retirar el cilindro con la llave introducida.
Consejo

¿No puedes retirar el cilindro? Intenta girar la llave en el sentido contrario al de las agujas del reloj.

4. Determinar las dimensiones interiores del cilindro

Utiliza el cilindro retirado como modelo para montar el Universal Cylinder con la longitud correcta.

  1. Mide la longitud interior del cilindro retirado con la tarjeta de medidas. Mide la longitud del orificio central al punto más externo.
    Para ello, coloca la tarjeta de medidas sobre el cilindro de modo que el orificio en la tarjeta de medidas coincida con el orificio central del cilindro.
  2. Selecciona la longitud medida del lado interior del cilindro en la aplicación de Nuki. Según este valor, se determinará si la longitud interior del nuevo cilindro tendrá que cambiarse o no.

5. Determinar las dimensiones exteriores del cilindro

Utiliza el cilindro retirado como modelo para montar el Universal Cylinder con la longitud correcta.

  1. Mide la longitud exterior del cilindro retirado con la tarjeta de medidas. Mide la longitud del orificio central al punto más externo.
    Para ello, coloca la tarjeta de medidas sobre el cilindro de modo que el orificio en la tarjeta de medidas coincida con el orificio central del cilindro.
  2. Selecciona la longitud medida del lado exterior del cilindro en la aplicación de Nuki. Según este valor medido, se determinará si será necesario cambiar la longitud exterior del cilindro nuevo o no.

6. Ajusta la longitud exterior del Nuki Universal Cylinder

La aplicación de Nuki te indicará si tienes que quitar o añadir módulos.

  1. Para cambiar la longitud exterior, afloja los dos tornillos de la parte inferior del cilindro con la llave Allen proporcionada.
  2. Retira la pieza del medio y cámbiala por una nueva que tenga la longitud adecuada.
  3. Ahora monta los módulos para la longitud exterior.
    Consejo: Asegúrate de que los módulos se puedan montar sin problemas haciendo coincidir las hendiduras de los módulos. Gíralos hasta que hagan clic en su lugar.
  4. Finalmente, introduce el módulo con la ranura y aprieta otra vez los dos tornillos en la parte inferior del cilindro.

7. Ajusta la longitud interior del Nuki Universal Cylinder

La aplicación de Nuki te indicará si tienes que quitar o añadir módulos.

  1. Si tienes que cambiar la longitud del Universal Cylinder, quítale el tornillo de la zona delantera. Este tornillo mantiene los módulos individuales juntos en el interior.
  2. Después de quitar el tornillo, puedes añadir o quitar los módulos marcados en la aplicación para lograr la longitud deseada.

8. Fija la placa de montaje al Nuki Universal Cylinder

Después de asegurarte de que las dimensiones internas del cilindro tienen la longitud adecuada, coloca la placa de montaje. La aplicación de Nuki te indicará qué tornillos de montaje incluidos necesitarás. Coge el tornillo de montaje correcto y sujeta los módulos y la placa de montaje. Ahora, retira el tornillo de fijación. El tornillo de fijación se encuentra en el lateral del cilindro, como se indica en la aplicación.

9. Cómo montar el Universal Cylinder en la puerta

  1. Introduce en la puerta el cilindro totalmente montado hasta que la placa de montaje entre en contacto con la superficie interior de la puerta.
  2. Vuelve a colocar el tornillo inmovilizador en la puerta.
    Consejo Introduce la llave en la parte exterior de la puerta y gírala. Si no funciona, es probable que tengas que mover el cilindro ligeramente hacia adelante o hacia atrás. Solo cuando giras la llave, el cilindro está en la posición correcta.
Nota:

Por razones de seguridad, el saliente del cilindro en la parte exterior de la puerta no debe superar los 3 mm.

10. Monta tu Smart Lock Ultra

  1. En primer lugar, coloca el adaptador amarillo en la placa de montaje.
  2. Monta el Smart Lock. Asegúrate de que la marca del Smart Lock se encuentre en la parte superior. La marca es una pequeña muesca, que no debe confundirse con el conector para el cable magnético.
  3. Gíralo hacia la derecha.
    La inscripción «Nuki» está ahora centrada en la parte superior.

¡Acabas de instalar correctamente Smart Lock Ultra con Nuki Universal Cylinder!

Nota:

El Universal Cylinder corresponde a la máxima clase de seguridad SKG***. Pero ten en cuenta las restricciones de la certificación:

  • ¿Tienes una ventana de vidrio a través de la cual puedes ver el Smart Lock? La certificación solo se aplica si el vidrio es laminado P4A.
  • ¿Tienes una ventana de vidrio a través de la cual puedes ver el Smart Lock y la puerta está hecha de madera? Además del vidrio laminado P4A, debes utilizar un dispositivo antiperforación y antimanipulación certificado SKG (V).
  • ¿Tienes una ventana de vidrio esmerilado? No hay problema, la certificación es válida.
