Smart Lock Ultra: montage en installatie

 De Smart Lock Ultra wordt geleverd met de Nuki Universal Cylinder. In dit artikel vind je aanvullende informatie over het monteren van de Smart Lock Ultra met de Universal Cylinder.

Algemene informatie over de Universal Cylinder

De Universal Cylinder is ontworpen als een modulaire oplossing, die veelvoorkomende cilinderafmetingen dekt en individuele aanpassing aan verschillende deuren mogelijk maakt.

De Universal Cylinder wordt voorgemonteerd geleverd. De binnen- en buitenlengtes komen overeen met de meest voorkomende maten. Daarom is het wellicht niet nodig om de binnen- en buitenafmetingen te veranderen.

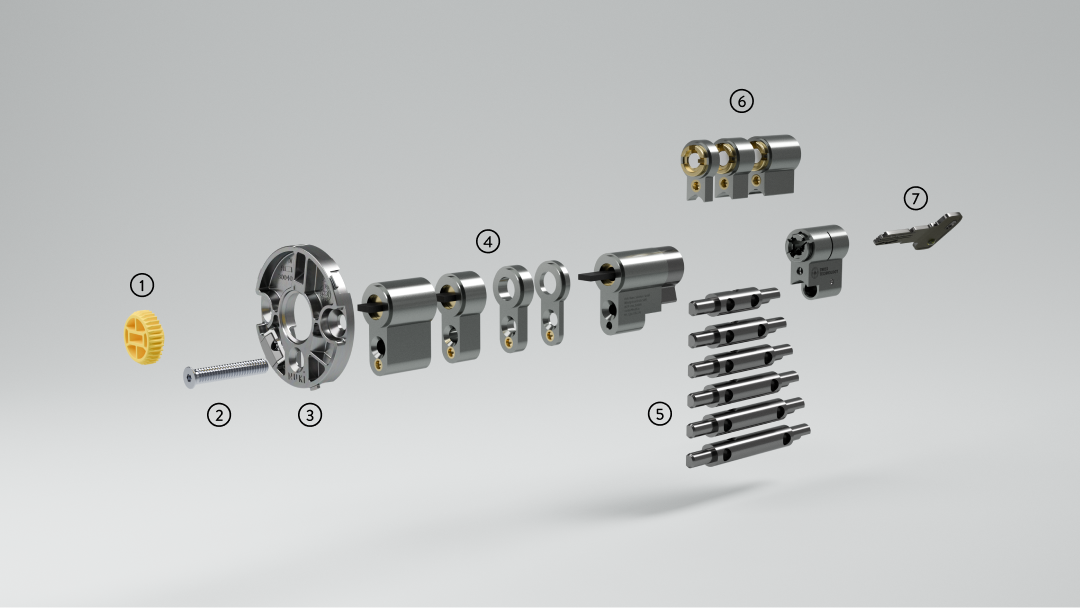

Verpakkingslijst

1. adapter
2. montageschroef
3. montageplaat
4. modulaire verlengingen (binnen)
5. stang
6. modulaire verlengingen (buiten)
7. sleutel

Ook inbegrepen in de levering

• Security Card
• meetkaart
• inbussleutel
• Smart Lock Ultra

Installatie-instructies voor de Smart Lock Ultra

1. Meet het uitstekende deel van de cilinder aan de binnenkant

Meet het uitstekende deel van de bestaande cilinder aan de binnenkant van de deur met behulp van de meetkaart. Selecteer nu de gemeten waarde in millimeters in de Nuki-app.

Wanneer er geen overhang aan de binnenkant is, selecteer je de waarde 0.

2. Meet het uitstekende deel van de cilinder aan de buitenkant

Meet het uitstekende deel van de bestaande cilinder aan de buitenkant van de deur met behulp van de meetkaart. Selecteer de gemeten waarde in millimeters in de Nuki-app.

Is jouw deur uitgerust met een veiligheidsbeslag of een veiligheidsrozet? Selecteer de waarde 0 in de Nuki-app.

3. Verwijder de bestaande cilinder

1. Open je deur: Nu heb je een duidelijk zicht op de schoot en het nachtslot dat de deur vergrendeld. Er zit een stelschroef onder het nachtslot die de cilinder op zijn plek houdt. Draai de schroef los, maar verwijder deze nu nog niet.
2. Steek nu de sleutel in de bestaande cilinder aan de binnenkant. Draai de sleutel lichtjes rechtsom naar ongeveer 1 uur.
3. Verwijder de stelschroef helemaal.
   Nu kun je de cilinder er aan de ingestoken sleutel uittrekken.

4. Bepaald de binnenmaten van de cilinder

Gebruik de verwijderde cilinder als een model om je Universal Cylinder op de juiste lengte te monteren.

1. Meet de binnenlengte van de verwijderde cilinder met behulp van de meetkaart. Meet de lengte van de centreerboring tot aan het buitenste punt.
   Hiervoor plaats je de meetkaart boven de cilinder zodat het gat in de meetkaart is uitgelijnd met de centreerboring van de cilinder.
2. Selecteer de gemeten lengte van de binnenkant van de cilinder in de Nuki-app. Op basis van deze waarde wordt bepaald of de binnenlengte van je nieuwe cilinder moet worden veranderd.

5. Bepaald de buitenmaten van de cilinder

Gebruik de verwijderde cilinder als een model om je Universal Cylinder op de juiste lengte te monteren.

1. Meet de buitenlengte van de verwijderde cilinder met behulp van de meetkaart. Meet de lengte van de centreerboring tot aan het buitenste punt.
   Hiervoor plaats je de meetkaart boven de cilinder zodat het gat in de meetkaart is uitgelijnd met de centreerboring van de cilinder.
2. Selecteer de gemeten lengte van de buitenkant van de cilinder in de Nuki-app. Op basis van deze waarde wordt bepaald of je de buitenlengte van je nieuwe cilinder moet veranderen.

6. Pas de buiten lengte van je Nuki Universal Cylinder aan

De Nuki-app zal aangeven of je modules moet verwijderen of toevoegen.

1. Voor het veranderen van de buitenlengte, draai je de twee schroeven aan de onderkant van de cilinder los met behulp van de meegeleverde inbussleutel.
2. Trek het middelste stuk eruit en vervang dit door degene met de juiste lengte.
3. Zet de modules nu in elkaar voor de buitenlengte.
   Tip: Zorg ervoor dat de modules soepel kunnen worden gemonteerd door de uitsparingen van de modules uit te lijnen. Draai ze totdat ze op hun plaats klikken.
4. Plaats ten slotte de module met het sleutelgat en draai de twee schroeven aan de onderkant van de cilinder weer vast.

7. Pas de binnen lengte van je Nuki Universal Cylinder aan

De Nuki-app zal aangeven of je modules moet verwijderen of toevoegen.

1. Wanneer de lengte van de Universal Cylinder moet worden gewijzigd, verwijder je de schroef in het voorste deel van de Universal Cylinder. Met deze schroef worden de individuele modules aan de binnenkant aan elkaar vastgeschroefd.
2. Na het verwijderen van de schroef kun je de in de app gemarkeerde modules toevoegen of verwijderen om de gewenste lengte te bereiken.

8. Bevestig de montageplaat aan je Nuki Universal Cylinder

Nadat je hebt gecontroleerd dat de binnenafmetingen van je cilinder de passende lengte hebben, bevestig je de montageplaat. De Nuki-app zal aangeven welke van de meegeleverde montageschroeven je nodig hebt. Pak de juiste montageschroef en schroef de modules en de montageplaat vast. Verwijder nu de bevestigingsschroef. De bevestigingsschroef bevindt zich aan de zijkant van de cilinder, zoals aangegeven in de app.

9. Monteer de Universal Cylinder op je deur

1. Plaats de volledig gemonteerde cilinder in de deur totdat de montagplaat op het binnenoppervlak van de deur rust.
2. Plaats de stelschroef terug in de deur.
   Tip! Plaats de sleutel aan de buitenkant van de deur en draai deze om. Als dat niet lukt, moet de cilinder mogelijk iets naar voren of achteren worden bewogen. Alleen wanneer je de sleutel om kunt draaien, zit de cilinder in de juiste positie.

10. Monteer je Smart Lock Ultra

1. Plaats eerst de gele adapter op de montageplaat.
2. Monteer je Smart Lock. Zorg ervoor dat de markering op de Smart Lock naar boven wijst. De markering is een kleine inkeping, niet te verwarren met de connector voor de magnetische kabel.
3. Draai hem naar rechts.
   De letters Nuki staan nu gecentreerd bovenaan.

Het installeren van je Smart Lock Ultra met de Nuki Universal Cylinder is gelukt!
